3.7 Сервисные функции

Редактировал(а) Admin 2026/09/04 11:44

Настройка

Сервисные функции

User settings

К пользовательским настройкам относятся серийный номер батареи и адрес нахождения батареи.

Пользовательские настройки доступны в разделе «Service → User settings»:


В данном разделе:

  • Battery serial number – номер батареи (отображается в лог-файлах);
  • Address – адрес нахождения батареи.

SD card

Устройство BMS Main 3X / BMS Main 2RX поддерживает сохранение состояния батареи и батарейных модулей в виде лог-файлов на SD-карту.

Рекомендуется использовать Industrial grade карты класса SDHC объемом до 16Гб.

Логирование на SD-карту настраивается в разделе «Service → SD card»:


В данном разделе:

  • Enable – флаг включения логирования;
  • Logging period – период записи логов на SD-карту, с;
  • Log modules information – флаг включения логирования состояния батарейных модулей;
  • Delete old log files if the SD card is full – включение перезаписи старых лог-файлов если SD карта заполнена.

FTP

Устройство BMS Main 3X / BMS Main 2RX поддерживает периодическую отправку сохранённых на SD-карту лог-файлов на удалённый FTP-сервер по сети Wi-Fi и GSM.

Отправка лог-файлов на удалённый FTP-сервер настраивается в разделе «Service → FTP»:


В данном разделе:

  • Enable – флаг включения отправки лог-файлов;
  • Host – имя удалённого хоста, на котором работает FTP-сервер;
  • Port – номер порта FTP-сервера;
  • User – имя пользователя FTP-сервера;
  • Password – пароль пользователя;
  • Sending period – период подключения к удалённому FTP-серверу, с;
  • Send modules logs – флаг отправки на FTP-сервер данных по всем батарейным модулям.

Устройство сохраняет историю отправленных лог-файлов: для основных лог-файлов файл с историей отправки имеет имя “LOGSENT.TXT”, для лог-файлов с данными по батарейным модулям – “MODSENT.TXT”.

MQTT

Устройство BMS Main 3X / BMS Main 2RX поддерживает периодическую отправку сообщений о состоянии и событиях батареи на удалленый MQTT брокер по сети Wi-Fi и GSM.

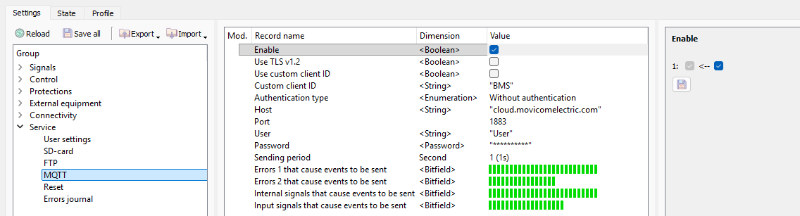

Отправка сообщений на удалённый MQTT брокер настраивается в разделе «Service → MQTT»:


В данном разделе:

  • Enable – флаг включения отправки сообщений;
  • Use TLS v1.2 – флаг включения TLS шифрования во время отправки сообщений;
  • Use custom client ID – флаг задания клиентского идентификатора вручную. По умолчанию клиентский идентификатор определен как "mainx_6_SN", где SN – серийный номер устройства;
  • Custom client ID – клиентский идентификатор, определенный пользователем;
  • Authentication type – тип авторизации TLS:
    • Without authentication – без авторизации;
    • Server authentication – авторизация сервера (для работы в BMS требуется загрузить сертификат удостоверяющего центра);
    • Client + server authentication – авторизация клиента и сервера (для работы в BMS требуется загрузить сертификат удостоверяющего центра, а также сертификат и закрытый ключ клиента);
  • Host – IP адрес или DNS имя MQTT брокера;
  • Port – порт MQTT брокера;
  • User – имя пользователя;
  • Password – пароль пользователя;
  • Sending period – период отправки сообщений, секунды;
  • QoS – уровень качества сервиса MQTT (quality of service level);
  • Errors 1, 2 that cause events to be sent – битовые поля с ошибками, которые будут отправлены на сервер, см. Errors;
  • Internal signals that cause events to be sent – битовые поля со внутренними состояниями, которые будут отправлены на сервер, см. Internal signals;
  • Input signals that cause events to be sent – битовые поля со входными сигналами, которые будут отправлены на сервер, см. Input signals;

Reset

Устройство BMS Main 3X / BMS Main 2RX имеет возможность автоматического перезапуска после объединения батарейных модулей на заряд. Перезапуск будет происходить не чаще чем «Maximum number of resets» в день и не чаще раза в час.

Для доступа к настройкам автоматического перезапуска устройства следует выбрать раздел «Service → Reset»:


В данном разделе:

  • Enable – флаг включения периодического перезапуска устройства;
  • Maximum number of resets – максимальное количество перезапусков;
  • Days to reset the device – битовое поле для выбора дней перезапуска;
  • Actual number of resets – счетчик перезапусков;
  • Last reset timestamp – время последнего перезапуска.

Errors journal

Устройство BMS Main 3X / BMS Main 2RX ведёт журнал ошибок на 32 записи. Каждая запись хранит метку времени возникновения/пропадания ошибки и флаги ошибок.

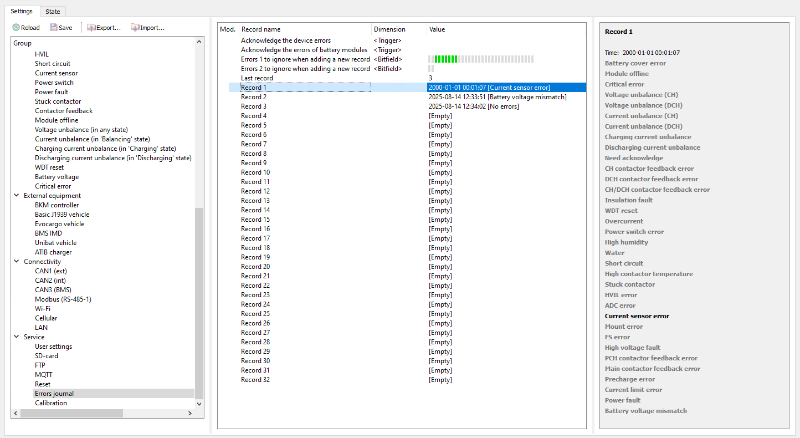

Журнал ошибок может быть просмотрен в разделе «Service → Errors journal»:

1755874680702-190.pngВ данном разделе:

  • Acknowledge the device errors – триггер для квитирования ошибок и снятия сигнала "Need acknowledge" на устройстве BMS Main X;
  • Acknowledge the errors of battery modules – триггер для квитирования ошибок и снятия сигнала "Need acknowledge" на батарейных модулях;
  • Errors 1, 2 to ignore when adding a new record – битовые поля для настройки ошибок, которые не будут добавляться в журнал;
  • Last record – номер последней записи в журнале ошибок;
  • Record 1 … Record 32 – записи в журнале ошибок.

Журнал ошибок является кольцевым: после того, как будут заполнены все 32 позиции, очередная запись будет размещена на позиции 1.
