Настройка

Связь

External CAN

Внешняя шина CAN используется для настройки устройства и связи с внешними устройствами (контроллером транспортного средства, инвертором, панелью индикации и др.).

Также внешняя шина CAN может быть использована как единая точка входа для обновления подчиненных устройств BMS Main 3 / BMS Main 2R.

Для изменения параметров внешней шины CAN необходимо выбрать раздел «Connectivity → CAN1 (ext)» для BMS Main 3X / BMS Main 2RX и «Connectivity → CAN2 (ext)» для BMS Main 2RX:

В данном разделе:

• Enable – флаг разрешения работы приёмопередатчика CAN;
• Bus speed, kbit/s – скорость обмена по шине CAN;
  • 125;
  • 250;
  • 500;
  • 1000;

Internal CAN

Внутренняя шина CAN используется для настройки устройства и связи с устройствами индикации BMS Indication, BMS Display и другими внутренними устройствами.

BMS Main 2RX также использует внутреннюю шину CAN для подключения к батарейным модулям.

Для изменения параметров внутренней шины CAN необходимо выбрать раздел «Connectivity → CAN2 (int)» для BMS Main 3X и «Connectivity → CAN1 (int)» для BMS Main 2RX:

В данном разделе:

• Enable – флаг разрешения работы приёмопередатчика CAN;
• Node ID – идентификатор устройства в сети CANopen;
• Bus speed, kbit/s – скорость обмена по шине CAN;
  • 125;
  • 250;
  • 500;
  • 1000;
• Send TPDO messages – отправка сообщений TPDO на каждый пакет синхронизации Sync;
• Send Sync messages – включение отправки пакетов синхронизации (CANID = 0x80, длина данных 0 байт);
• Sync period – период отправки пакетов синхронизации, мс;
• Send Heartbeat messages – включение отправки Heartbeat-сообщений;
• Heartbeat period – период отправки Heartbeat-сообщений, мс;
• Ignore NMT messages – игнорирование командных сообщений сети CANopen;
• Ignore SDO messages – игнорирование протокола SDO в сети CANopen.
• CLI: Master ID – идентификатор пакетов, предназначенных для передачи устройству CLI-команд;
• CLI: Slave ID - идентификатор пакетов, предназначенных для передачи устройством CLI-ответов;

CAN3 (BMS)

BMS Main 3X использует шину CAN3 для подключения к батарейным модулям.

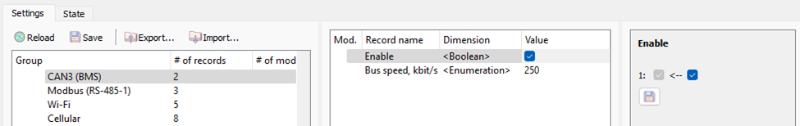

Для изменения параметров подключения к шине CAN3 необходимо выбрать раздел «Connectivity → CAN3 (BMS)»:

В данном разделе:

• Enable – флаг разрешения работы приёмопередатчика CAN;
• Bus speed – скорость обмена по шине CAN.

Modbus (RS-485-1)

Устройство BMS Main 3X / BMS Main 2RX поддерживает протокол Modbus RTU при обмене по шине RS-485. Также поддерживается протокол Modbus TCP в том случае, если в устройство установлен адаптер локальной сети BMS LANmodule.

Для изменения параметров подключения к шине RS-485 необходимо выбрать раздел «Connectivity → Modbus (RS-485-1)»:

В данном разделе:

• Enable – флаг разрешения работы приёмопередатчика RS-485;
• Address – сетевой адрес устройства;
• Baud rate – скорость обмена по шине RS-485.

Wi-Fi

С помощью адаптера BMS Wi-Fi устройство BMS Main 3X / BMS Main 2RX поддерживает подключение к сети Wi-Fi.

Для изменения параметров подключения к сети Wi-Fi необходимо выбрать раздел «Connectivity → Wi-Fi»:

В данном разделе:

• Enable – флаг включения Wi-Fi;
• Module – версия BMS Wi-Fi модуля:
  • V1 (CC3100MOD);
  • V2 (ESP32-C3);
• SSID – имя Wi-Fi сети;
• Password – пароль для подключения к Wi-Fi сети;
• Security type – тип защищённого подключения.

Cellular

С помощью адаптера BMS GSM устройство BMS Main 3X / BMS Main 2RX поддерживает подключение к сотовой сети.

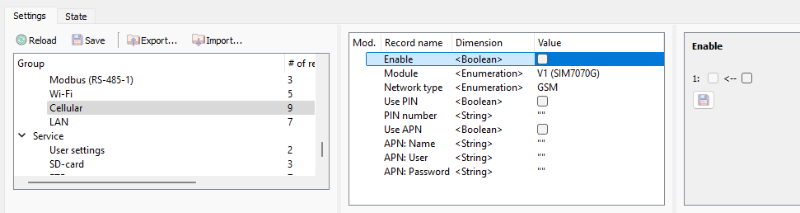

Для изменения параметров подключения к сотовой сети необходимо выбрать раздел «Connectivity → Cellular»:

В данном разделе:

• Enable – флаг подключения к сотовой сети;
• Module – версия BMS GSM модуля:
  • V1 (SIM7070G);
  • V2 (SIM7600);
• Network type – тип используемой сети:
  • GSM;
  • LTE CAT-M1;
  • LTE NB-IoT;
• Use APN – флаг использования APN;
• APN: Name – имя подключения к APN;
• APN: User – имя пользователя APN;
• APN: Password – пароль пользователя APN;
• Use PIN – флаг использования пин-кода;
• PIN number – пин-код.

LAN

С помощью адаптера BMS LANmodule устройство BMS Main 3X / BMS Main 2RX поддерживает подключение к локальной сети Ethernet.

Для изменения параметров подключения к локальной сети необходимо выбрать раздел «Connectivity → LAN»:

В данном разделе:

• Enable – флаг подключения к локальной сети;
• Module – версия BMS LANmodule:
  • V1 (W5500);
• MAC – MAC адрес устройства BMS LANmodule;
• IP mode – тип IP адреса:
  • Static – IP адрес статический и настраивается вручную;
  • DHCP – IP адрес выдается DHCP сервером;
• IP address – IP адрес (при статическом IP);
• Netmask – маска подсети (при статическом IP);
• Gateway address – адрес шлюза (при статическом IP).
