3.5 Внешнее оборудование

Редактировал(а) Admin 2026/09/04 11:21

Настройка

Внешнее оборудование

Устройство BMS Main 3X / BMS Main 2RX поддерживает совместную работу с контроллерами транспортных средств.

BKM controller

Параметры связи с транспортным средством БКМ настраиваются в разделе «External equipment – BKM controller»:


В данном разделе:

  • Enable – флаг разрешения работы с транспортным средством;
  • CAN port – номер порта шины CAN, через который осуществляется информационный обмен с транспортным средствомЖ
    • CAN1 (ext) – внешняя CAN шина;
    • CAN2 (int) – внутренняя CAN шина;
  • Receive timeout – таймаут приёма пакетов от транспортного средства (если в течение данного времени от транспортного средства БКМ не поступает данных, то выставляется флаг потери связи), мс;
  • Maximum voltage – максимальное напряжение заряда, В;
  • Maximum current – максимальный ток заряда, А;
  • SOC of the partially charger battery – уровень заряда частично заряженной батареи, %;
  • SOC of the fully charger battery – уровень заряда полностью заряженной батареи, %.

Basic J1939 vehicle

Базовый протокол транспортного средства J1939 является разработкой компании Мовиком Электрик, а его описание доступно по запросу. По данному протоколу может быть получена информация о параметрах модульной батареи. Также в протоколе реализовано управление режимами работы батареи.

Параметры связи по протоколу J1939 настраиваются в разделе «External equipment – Basic J1939 vehicle»:


In this section:

  • Enable – флаг разрешения работы с транспортным средством;
  • CAN port – номер порта шины CAN, через который осуществляется информационный обмен с транспортным средством:
    • CAN1 (ext) – внешняя CAN шина;
    • CAN2 (int) – внутренняя CAN шина;
  • BMS message ID – идентификатор первого сообщения BMS в сети J1939;
  • Vehicle Message ID – идентификатор командного сообщения от транспортного средства.

Evocargo vehicle

Параметры связи с транспортным средством Evocargo настраивается в разделе «External equipment – Evocargo vehicle»:


В данном разделе:

  • Enable – флаг разрешения работы с транспортным средством;
  • CAN port – номер порта шины CAN, через который осуществляется информационный обмен с транспортным средством:
    • CAN1 (ext) – внешняя CAN шина;
    • CAN2 (int) – внутренняя CAN шина;
  • Minimum voltage – минимальное напряжение батареи, В;
  • Maximum voltage – максимальное напряжение батареи, В.

BMS IMD

Для изменения параметров связи с устройством измерения сопротивления изоляции BMS IMD необходимо выбрать раздел «External equipment → BMS IMD»:


В данном разделе:

  • Enable – флаг разрешения работы с устройством;
  • CAN port – номер порта шины CAN, через который осуществляется информационный обмен с устройством:
    • CAN1 (ext) – внешняя CAN шина;
    • CAN2 (int) – внутренняя CAN шина;
  • Node ID – CANopen адрес устройства BMS IMD;
  • Configure IMD– флаг конфигурирования уставок формирования предупреждения и сигнала тревоги;
  • Allow work if battery modules are joined – флаг, разрешающий работу BMS IMD только если батарейные модули объединены;
  • Alarm threshold – пороговое сопротивление изоляции для формирования сигнала тревоги, Ом;
  • Warning threshold – пороговое сопротивление изоляции для формирования сигнала предупреждения, Ом

Unibat vehicle

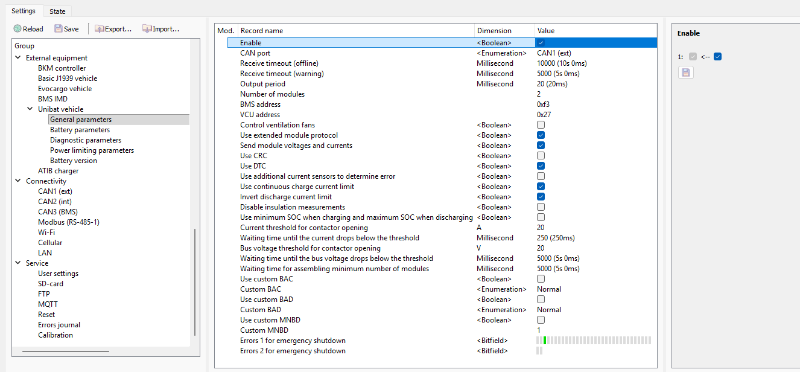

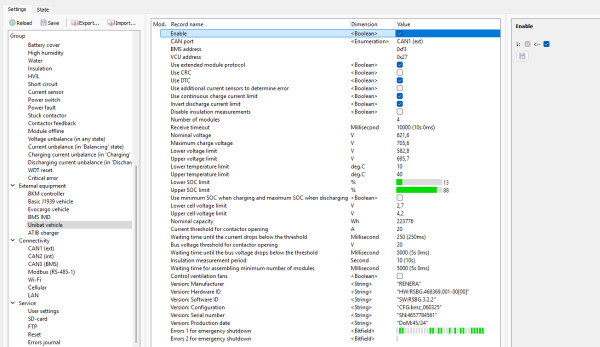

Для изменения параметров связи с транспортным средством с батареей Unibat необходимо выбрать раздел «External equipment → Unibat vehicle»:


Описание протокола "Unibat vehicle" предоставляется по запросу на электронную почту electric@movicom.com.

Trolleybat vehicle

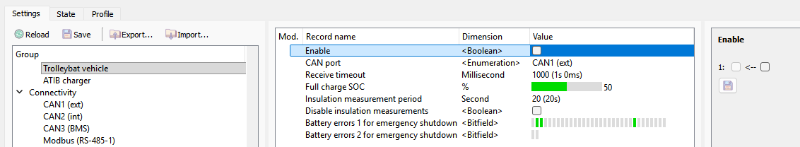

Для изменения параметров связи с транспортным средством с батареей Trolleybat необходимо выбрать раздел «External equipment → Trolleybat vehicle»:


Описание протокола "Trolleybat vehicle" предоставляется по запросу на электронную почту electric@movicom.com.

ATIB charger

Для изменения параметров связи с зарядным устройством компании ATIB Elettronica необходимо выбрать раздел «External equipment → ATIB charger»:

В данном разделе:

  • Enable – флаг разрешения работы с зарядным устройством ATIB Elettronica;
  • CAN port – номер порта шины CAN, через который осуществляется информационный обмен с зарядным устройством;
  • Receive timeout – таймаут получения пакетов от зарядного устройства (если в течение данного времени от зарядного устройства не поступает данных, то выставляется флаг потери связи), мс;
  • Output period – период отправки сообщений зарядному устройству, мс;
  • Charge voltage – максимальное напряжение заряда, В;
  • Set “Charge request” signal if the charger is online – флаг формирования сигнала «Charge request» в случае установления информационного обмена с зарядным устройством.

После изменения настроек перезапустите BMS Main 3X / BMS Main 2RX.

ESS Modbus controller

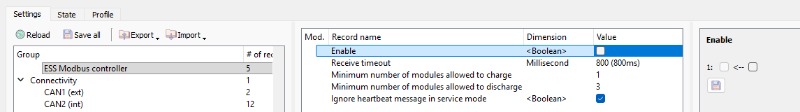

Для изменения параметров связи с контроллером системы хранения энергии по Modbus необходимо выбрать раздел «External equipment → ESS Modbus controller»:


В данном разделе:

  • Enable – флаг разрешения работы с зарядным устройством ATIB Elettronica;
  • Receive timeout – таймаут получения пакетов от контроллера;
  • Minimum number of modules allowed to charge – минимальное количество модулей для разрешения заряда;
  • Minimum number of modules allowed to discharge – минимальное количество модулей для разрешения разряда;
  • Ignore heartbeat message in service mode – флаг игнорирования Heartbeat сообщения в сервисном режиме.
