3.2 Входы и выходы

Редактировал(а) Admin 2026/09/03 15:56

Настройка

Входы и выходы

Discrete inputs

Устройство BMS Main 2RX имеет 4 дискретных входа, детектирующих замыкание сигнальной линии на виртуальную землю устройства.

Устройство BMS Main 3X имеет 6 дискретных входов, детектирующих замыкание сигнальной линии на виртуальную землю устройства, и 2 дискретных входа, детектирующих напряжение 9-32В.

Для каждого дискретного входа задаётся его назначение и требование инверсии.

Также BMS Main 3X имеет два дополнительных конфигурируемых входа «KEYRUN» и «CHARGE_ON», каждый из которых принимает напряжение в диапазоне 9-32В. Эти входы являются командой включения устройства с дополнительным настраиваемым действием.

Назначения дискретных входов настраиваются в разделе «Signals → Input discrete signals → Assignments»:


Список доступных назначений дискретных входов приведен в разделе Input signals.

Требования инверсии для дискретных входов настраивается в разделе «Signals → Input discrete signals → Inversion»:


Поведение сигнала «KEYRUN» настраивается в разделе «Signals → Input discrete signals → KEYRUN mode»:


Поведение сигнала «CHARGE_ON» настраивается в разделе «Signals → Input discrete signals → CHARGE_ON mode»:


В разделах «KEYRUN mode» и «CHARGE_ON mode»:

  • Do nothing – включить устройство и не совершать дополнительных действий;
  • Set “Join to discharge” – включить устройство и установить сигнал «Join to discharge»;
  • Set “Join to charge” – включить устройство и установить сигнал «Join to charge»;
  • Set “Discharge request” – включить устройство и установить сигнал «Discharge request»;
  • Set “Charge request” – включить устройство и установить сигнал «Charge request»;

Current sensor

Устройство BMS Main 2RX имеет возможность измерять ток батареи с помощью 2 внешних датчиков на эффекте Холла.

Устройство BMS Main 3X имеет возможность измерять ток батареи с помощью 3 внешних датчиков на эффекте Холла.

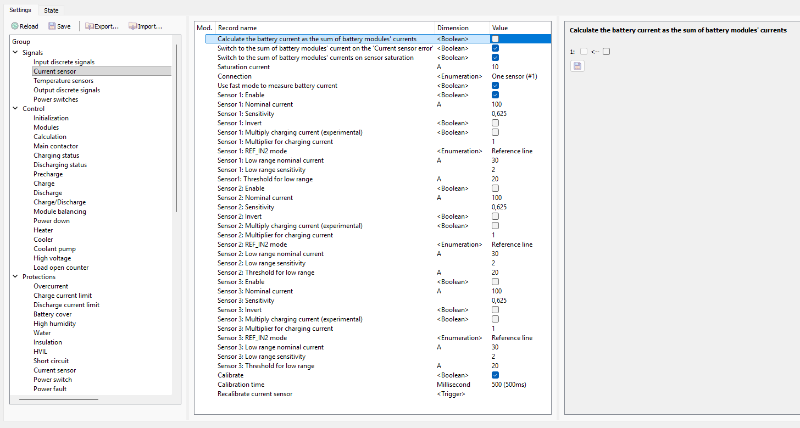

Настройки датчика тока находятся в разделе «Signals → Current sensor»:


В этом разделе:

  • Calculate the battery current as the sum of battery modules currents – флаг, определяющий общий ток через батарею как сумму токов батарейных модулей (если флаг не установлен устройство использует показания с физического датчика тока для определения общего тока через батарею);
  • Switch to the sum of battery modules' current on the 'Current sensor error' – флаг, включающий определение общего тока через батарею как сумму токов батарейных модулей при возникновении ошибки датчика тока;
  • Switch to the sum of battery modules' current on current sensor saturation – флаг, включающий определение общего тока через батарею как сумму токов батарейных модулей при насыщении датчика тока;
  • Saturation current – ток насыщения, А;
  • Connection – тип подключения датчиков тока:
    • One sensor (#1) – для измерения тока используется только первый датчик;
    • Two sensors (#1 and #2) in parallel – датчики тока подключены параллельно (суммарный ток батареи равен сумме токов с двух датчиков);
    • Two sensors (#1 and #2) in different branches – датчики расположены в разных половинах батареях (используется в схеме батареи со средней точкой);
  • Use fast mode to measure battery current – флаг режима быстрого измерения тока через батарею;
  • Sensor 1, 2, 3: Enable – флаги включения первого, второго или третьего датчика тока;
  • Sensor 1, 2, 3: Nominal current – номинальный ток Iном. датчика по паспорту, А;
  • Sensor 1, 2, 3: Sensitivity – чувствительность датчика тока по паспорту, В/Iном.;
  • Sensor 1, 2, 3: Invert – флаг инвертирования показаний датчика тока;
  • Sensor 1, 2, 3: Multiply the charging current (experimental) – экспериментальная настройка по умножению зарядного тока на заданный коэффициент;
  • Sensor 1, 2, 3: Multiplier for charging current – коэффициент умножения зарядного тока;
  • Sensor 1, 2, 3: REF_IN2 mode – дополнительная аналоговая линия:
    • Not connected – не используется;
    • Reference line – к дополнительной линии подключен сигнал уровня нуля датчика тока;
    • Low range (for the dual range sensor) – к дополнительной линии подключен второй выход двухдиапазонного датчика серии DHAB;
  • Sensor 1, 2, 3: Low range nominal current – номинальный ток Iном. второго выхода двухдиапазонного датчика тока по паспорту, А;
  • Sensor 1, 2, 3: Sensitivity – чувствительность второго выхода двухдиапазонного датчика тока по паспорту, В/Iном.;
  • Sensor 1, 2, 3: Threshold for low range – пороговое значение, ниже которого BMS использует ток, полученный со второго (Low range) выхода двухдиапазонного датчика тока, А;
  • Calibrate – флаг калибровки (установки уровня «0») датчика тока при запуске устройства;
  • Calibration time – время калибровки датчика тока, с
  • Recalibrate current sensor – команда для калибровки датчика тока.

Temperature sensors

Настройки датчика температуры находятся в разделе «Signals → Temperature sensors»:


В этом разделе:

  • Type – тип температурного датчика.

External 1-2 signals

Сигналы External 1 и External 2 могут быть сгенерированы в зависимости от состояния других внутренних сигналов.

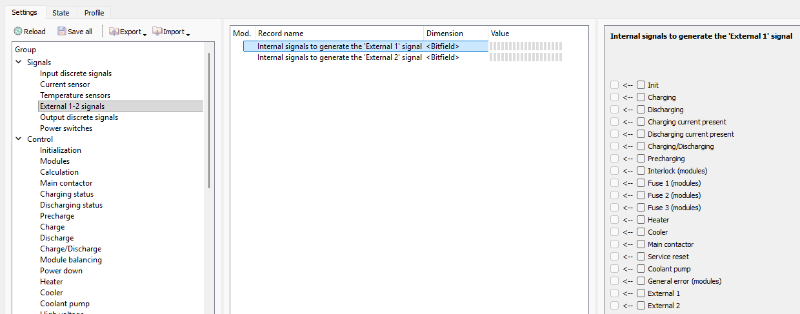

Настройки параметров возникновения сигналов External 1 и External 2 находятся в разделе «Signals → External 1-2 signals»:


В этом разделе:

  • Internal signals to generate the 'External 1' signal – битовое поле для выбора внутренних сигналов, вызывающих возникновение сигнала External 1;
  • Internal signals to generate the 'External 2' signal – битовое поле для выбора внутренних сигналов, вызывающих возникновение сигнала External 2.

Output discrete signals

Устройства BMS Main 3X и BMS Main 2RX имеют 4 дискретных выхода типа открытый сток (open drain).

Для каждого дискретного выхода задаётся его назначение и требование инверсии.

Назначения дискретных выходов настраиваются в разделе «Signals → Output discrete signals → Assignments»:


Список доступных назначений дискретных выходов приведен в разделе Internal signals.

Требования инверсии для дискретных выходов настраивается в разделе «Signals → Output discrete signals → Inversion»:


Power switches

Устройство BMS Main 2RX имеет 4 силовых реле для управления контакторами.

Устройство BMS Main 3X имеет 6 силовых ключей для управления контакторами.

Для каждого ключа задаётся его назначение и требование инверсии.

Assignments of power switches are configured in the "Signals → Power switches → Assignments" section:


Список доступных назначений силовых ключей приведен в разделе Internal signals.

Требования инверсии для силовых ключей настраиваются в разделе «Signals → Power switches → Inversion»:
