4.3 Информация о ячейках

Редактировал(а) Admin 2026/04/02 13:24

Monitoring

Cells

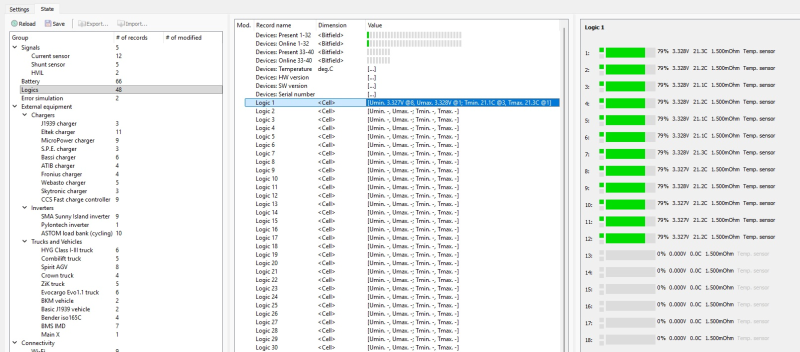

Для просмотра информации о ячейках необходимо выбрать раздел «Logics»:


В этом разделе:

  • Devices: Present 1-32, Devices: Present 33-40 – битовые поля, показывающие измерительные модули, обнаруженные на этапе инициализации;
  • Devices: Online 1-32, Devices: Online 33-40 – битовые поля, показывающие измерительные модули, доступные на данный момент;
  • Devices: Temperature – информация о температурах всех измерительных модулей;
  • Devices: HW version – версия аппаратного обеспечения BMS Logic;
  • Devices: SW version – версия программного обеспечения BMS Logic;
  • Devices: Serial number – серийные номера устройств BMS Logic;
  • Logic 1 - Logic 40 – раздел с данными о ячейках от соответствующего измерительного модуля:
    • Зеленый индикатор – ячейка подключена к BMS Logic;
    • Красный индикатор – ячейка балансируется;
    • Степень заряда ячейки, %;
    • Напряжение ячейки, В;
    • Температура ячейки, ºC;
    • Сопротивление ячейки, мОм;
    • Индикация подключения температурного датчика: черный – подключен, красный – не подключен.
