3.2 Состояние АКБ и BMS

Редактировал(а) Admin 2026/09/07 15:21

Настройка

Состояние АКБ и BMS

Плата BMS Main 2.x непрерывно оценивает состояние системы BMS и АКБ.

Информация о состоянии BMS

System Overview

Для вывода информации о плате и параметров подключения необходимо выбрать пункт меню «System → Overview»:


В данном разделе приводятся:

  • Board name – имя платы (BMS Main NG)
  • Serial number – серийный номер платы, присвоенный изготовителем;
  • Hardware version – версия платы;
  • Software version – версия встроенного программного обеспечения платы;
  • Loader version – версия загрузчика;
  • параметры подключения к сети Ethernet;
  • идентификатор CANopen;
  • номер платы согласно спецификации Modbus RTU;
  • параметры подключения к сети Wi-Fi.

Signals / Errors

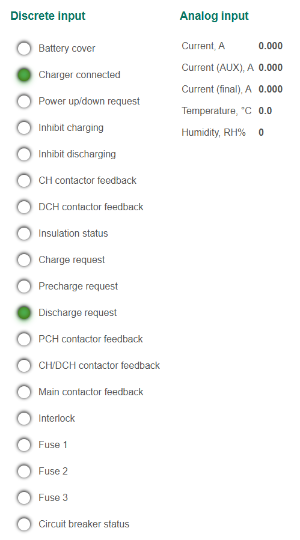

Для вывода состояния входных и выходных сигналов, флагов ошибок необходимо выбрать пункт меню «System → Signals/Errors»:


Описание дискретных входов приведено в разделе Input signals.

Входные аналоговые сигналы в данном разделе:

  • Current – ток через АКБ, А;
  • Current (AUX) – ток через АКБ (дополнительный датчик), А;
  • Current (mean) – ток через АКБ (среднее значение), А;
  • Temperature – температура, измеренная BMS Main 2.x, °C;
  • Humidity – влажность, RH%;


Описание ошибок приведено в разделе Errors.


Описание внутренних состояний приведено в разделе Internal signals.


Выходные сигналы в данном разделе:

  • Discrete output 1..4 – физическое состояние дискретных выходов 1..4;
  • Relay 1..4 – физическое состояние реле 1..4.

Error journal

Для вывода содержимого журнала ошибок необходимо выбрать пункт меню «System → Error journal»:


В данном разделе в табличном виде представлены записи об обнаруженных ошибках.

Заголовки колонок:

  • Num. – номер записи (от 1 до 32);
  • Date and time – дата и время записи;
  • Error – наименование ошибки;
  • Need acknowledge – флаг о необходимости квитировать запись.

Журнал ошибок является кольцевым: после того, как будут заполнены все 32 позиции, новая запись будет размещена на позиции 1. Последняя запись отмечена жирным начертанием.

При добавлении в журнал новой записи для неё выставляется флаг "Need acknowledge" и формируется одноимённая ошибка (см. пункт 2.1.2). Для того, чтобы снять ошибку "Need acknowledge" необходимо снять флаги "Need acknowledge" для всех записей журнала и нажать на кнопку "Acknowledge".

Energy

Для вывода информации о полученной и затраченной энергии необходимо выбрать пункт меню «System → Energy»:


В данном разделе:

  • Energy received from the charger – энергия, полученная от зарядного устройства (энергия положительного направления), Вт×ч;
  • Energy consumed by the load – энергия, потреблённая нагрузкой (энергия отрицательного направления), Вт×ч;
  • Energy consumed by balancing resistors – энергия, рассеянная на балансировочных резисторах, Вт×ч.

Информация о состоянии АКБ

Logic and cell overview

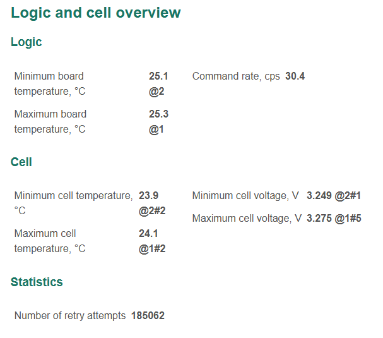

Для вывода информации минимальных и максимальных температуре и напряжении ячеек необходимо выбрать меню «Logic/Cell → Overview»:


В данном разделе:

  • Параметры плат BMS Logic:
    • Minimum board temperature – минимальная температура Logic, °C;
    • Maximum board temperature – максимальная температура Logic, °C;
    • Command rate – скорость обмена с платами BMS Logic, команды в секунду;
  • Параметры ячеек (после значений температуры и напряжения за символом "@" указаны номера платы BMS Logic и ячейки):
    • Minimum cell temperature – минимальная температура ячеек, °C;
    • Maximum cell temperature – максимальная температура ячеек, °C;
    • Minimum cell voltage – минимальное напряжение ячеек, В;
    • Maximum cell voltage – максимальное напряжение ячеек, В;
  • Статистика:
    • Number of retry attempts – счетчик повторных подключений к BMS Logic, индицирующий наличие проблем с соединением.

Logic and cell measurements

Для вывода информации о конкретной плате BMS Logic необходимо выбрать меню «Logic/Cell → Measurements»:


В данном разделе приводится вся информация, полученная от выбранной платы BMS Logic:

  • Board – максимальное количество ячеек, которое может обслуживать плата, версия платы и версия программного обеспечения (для плат BMS Logic 12 и BMS Logic 18);
  • Serial – серийный номер платы (для плат BMS Logic 12 и BMS Logic 18);
  • State – состояние платы:
    • Not present – плата отсутствует;
    • Online – плата присутствует и связь с ней установлена;
    • Offline – плата присутствует и связь с ней потеряна;
  • Board temperature – температура платы Logic, °C;
  • External temperature #1 – температура, измеренная датчиком 1, °C;
  • External temperature #2 – температура, измеренная датчиком 2, °C;
  • Параметры ячеек:
    • Voltage – напряжение ячейки, В;
    • Balancing – индикатор балансировки ячейки;
    • SOC – степень заряда ячейки, %;
    • Resistance – сопротивление ячейки, Ом;
    • Temperature – температура ячейки, °C.

Cell summary

Для вывода сводной информации обо всех ячейках АКБ необходимо выбрать меню «Logic/Cell → Cell summary»:


В данном разделе находится сводная таблица с параметрами ячеек:

  • Cell – адрес BMS Logic и позиция ячейки, для которой приводятся данные;
  • Voltage – напряжение ячейки, В;
  • Bal. – индикатор балансировки ячейки;
  • SOC – степень заряда ячейки, %;
  • Resistance – сопротивление ячейки, Ом;
  • Temperature – температура ячейки, °C.
