±Технические характеристики
BMS Main 2.1 - это контроллер модульной BMS для батарей напряжением 24-1200 В. Он взаимодействует с измерительными модулями, вычисляет состояние аккумуляторной батареи и защищает её от повреждений.
BMS на основе Main 2.1 может контролировать до 23 измерительных модулей и управлять батареей, состоящей из 414 ячеек.
Характеристики
| Parameter | Value |
| Напряжение питания, В | от 9 до 30 |
| Потребление тока @12 В, мА (максимум) | 100 |
| Количество устройств BMS Logic | от 1 до 23 |
| Количество ячеек (максимум) | 414 |
| Количество программируемых твердотельных реле для контакторов (55В, 3А) | 4 |
| Количество программруемых дискретных выходов типа «сухой контакт» | 4 |
| Количество программруемых дискретных выходов (+5 В, суммарно 200мА) | 4 |
| Тип датчика тока | Двунаправленный датчик Холла LEM (HASS, HTFS), питание 5 В |
| Ошибка измерения сигнала датчика тока, (максимум) | ±0,001 |
| Количество интерфейсов CAN | 1 |
| Скорость CAN-шины, кбит/с | 125, 250 (по умолчанию), 500, 1000 |
| Количество интерфейсов RS-485 | 2 |
| Скорость передачи RS-485, бит/с | 600, 1200, 2400, 4800, 9600 (по умолчанию), 19200, 38400, 57600, 115200 |
| Выходное напряжение CAN, В | 5,0 ± 0,5 |
| Выходной ток CAN, В (максимум) | 400 |
Количество интерфейсов Ethernet | 1 |
| Скорость Ethernet, Мбит/с | 10/100 |
| Размеры (длина × ширина × высота), мм | 120 × 120 × 17 |
| Масса, г | 100 ± 10 |
| Диапазон рабочих температур, °С | от -40 до +85 |
| Степень защиты от внешних воздействий | IP00 |
| Тип разъемов P1, P6-P9 | Molex серия Mini-Fit |
| Тип разъемов P11-P15 | Molex серия Micro-Fit |

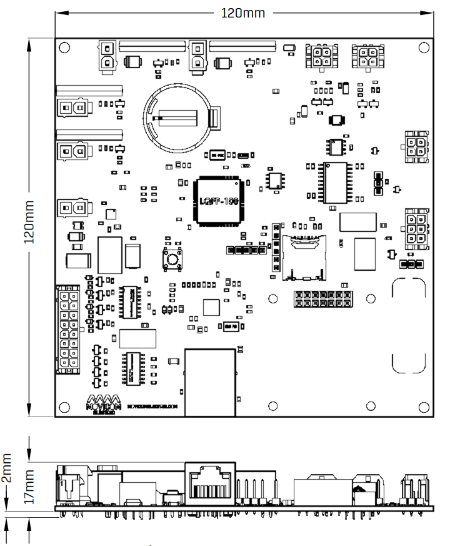

Габаритные и установочные размеры
