3. Настройка
Настройка
Подключение устройства к ПК
Для подключения устройства BMS Logic 18S к ПК используйте адаптер BMS USB-RS485. С его помощью осуществляется питание и информационный обмен с устройством BMS Logic 18S.
- Подключите адаптер BMS USB-RS485 к устройству BMS Logic 18S с помощью:
- жгута информационного обмена (X3 -> X3);
- жгута ячеек (X5 -> X1).
- Подключите адаптер BMS USB-RS485 к ПК с помощью кабеля mini-USB или USB-C.
- Переведите все переключатели на BMS USB-RS485 в положение «I».
Сборочные чертежи жгутов для соединения адаптера BMS USB-RS485 с устройством BMS Logic 18S приводятся ниже.

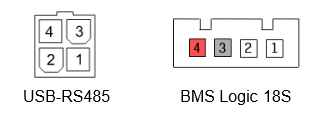

Жгут информационного обмена и питания
Соединение проводов в жгуте должно выполняться в соответствии со следующей таблицей:
| Имя цепи | Контакт разъёма к BMS USB-RS485 | Контакт разъёма к BMS Logic 18S |
| RS485_A | 1 | 2 |
| RS485_B | 2 | 1 |
| +5V | 3 | 4 |
| GND | 4 | 3 |
Жгут ячеек
Соединение проводов в жгуте должно выполняться в соответствии со следующей таблицей:
| Имя цепи | Контакт разъёма к BMS USB-RS485 | Контакт разъёма к BMS Logic 18S |
| V- | 1 | 9 |
| C1 | 13 | 1 |
| C2 | 2 | 10 |
| C3 | 14 | 2 |
| C4 | 3 | 11 |
| C5 | 15 | 12 |
| C6 | 4 | 3 |
| C7 | 5 | 13 |
| C8 | 6 | 4 |
| C9 | 7 | 14 |
| C10 | 8 | 15 |
| C11 | 9 | 16 |
| C12 | 10 | 17 |
| C13 | 19 | 18 |
| C14 | 8 | 19 |
| C15 | 20 | 5 |
| C16 | 9 | 20 |
| C17 | 21 | 6 |
| C18 | 10 | 21 |
Задание адреса
Запустите программу ElectricDeviceMonitor, выберите модуль «BMS Logic 12/18 3.x»:
Задайте следующие параметры подключения к устройству BMS Logic 18S:
- скорость обмена 115200 бит/с,
- слово длиной 8 бит,
- нет проверки на четность,
- 1 стоповый бит,
- адрес устройства 247.
Адрес 247 является служебным адресом, по которому устройство всегда доступно.
Проверьте, что соединение с устройством BMS Logic 18S установлено.
Задайте устройству требуемый адрес и нажмите на кнопку «Save»:
