2. Установка и подключение
Установка и подключение
Правила безопасности
Перед началом работы выполните настройку системы. Правильная работа системы BMS возможна только при корректной настройке.
Не рекомендуется использовать систему в батареях, образованными несколькими параллельно включенными группами последовательно соединенных ячеек. Для целей увеличения ёмкости рекомендуется соединять несколько ячеек параллельно, а затем полученные группы соединять последовательно.
Порядок установки
Место установки устройства BMS Logic 12S должно быть защищено от попадания механических объектов (пыли, грязи, крупных объектов) и воды. Устройства BMS Logic 12S рекомендуется располагать вблизи ячеек, которые они контролируют, но вдали от цепей высокого тока для уменьшения наводок на измерительные цепи и увеличения общей надёжности батарейной системы.
Место установки должно предполагать удобный доступ к устройству для его последующего подключения.
Устройство BMS Logic 12S поставляется в сборе с радиатором для рассеивания тепла, выделяющегося при балансировке ячеек. При использовании устройства в закрытых корпусах необходимо обеспечить съём тепла с радиатора, в противном случае это может привести к повреждению устройства.

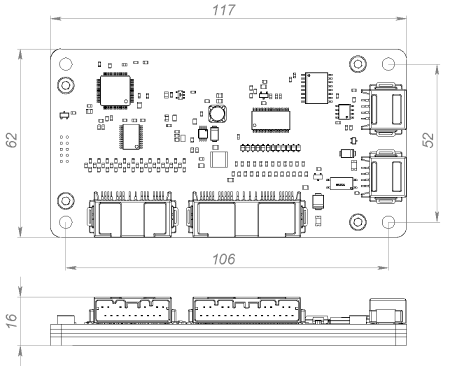

Габаритные и установочные размеры приводятся на рисунке ниже.
| Параметр | Значение |
| Габаритные размеры (длина × ширина × высота), мм | 117 × 62 × 16 |
| Установочные размеры (длина × ширина), мм | 106 × 52 |
| Установочные отверстия | M4 |
Разъёмы
Устройство BMS Logic 12S предназначено для измерения температуры (на серию из 12 ячеек приходится 12 датчиков температуры) и напряжения 12 ячеек. Устройство также выполняет пассивную балансировку ячеек.
X1 – разъём для подключения ячеек и датчиков температуры
Ответный разъем: Hirose ZE05-24DS-HU/R. Контакты: Hirose ZE05-2022SCF
| Контакт | Название | Назначение |
| 1 | C1 | Подключение ячейки №1 (минимальный потенциал относительно V-) |
| 2 | C3 | Подключение ячейки №3 |
| 3 | C6 | Подключение ячейки №6 |
| 4 | C8 | Подключение ячейки №8 |
| 5 | TEMPG1 | Подключение земли термистора №1 |
| 6 | TEMPG2 | Подключение земли термистора №2 |
| 7 | TEMPG4 | Подключение земли термистора №4 |
| 8 | TEMPG5 | Подключение земли термистора №5 |
| 9 | V- | Минус стека ячеек |
| 10 | C2 | Подключение ячейки №2 |
| 11 | C4 | Подключение ячейки №4 |
| 12 | C5 | Подключение ячейки №5 |
| 13 | C7 | Подключение ячейки №7 |
| 14 | C9 | Подключение ячейки №9 |
| 15 | C10 | Подключение ячейки №10 |
| 16 | C11 | Подключение ячейки №11 |
| 17 | C12 | Подключение ячейки №12 (максимальный потенциал стека ячеек) |
| 18 | - | - |
| 19 | TEMP1 | Подключение сигнального выхода термистора №1 |
| 20 | TEMP2 | Подключение сигнального выхода термистора №2 |
| 21 | TEMP3 | Подключение сигнального выхода термистора №3 |
| 22 | TEMPG3 | Подключение земли термистора №3 |
| 23 | TEMP4 | Подключение сигнального выхода термистора №4 |
| 24 | TEMP5 | Подключение сигнального выхода термистора №5 |
X2 – разъём для подключения датчиков температуры
Ответный разъем: Hirose ZE05-16DS-HU/R. Контакты: Hirose ZE05-2022SCF
| Контакт | Название | Назначение |
| 1 | TEMPG6 | Подключение земли термистора №6 |
| 2 | TEMPG7 | Подключение земли термистора №7 |
| 3 | TEMPG8 | Подключение земли термистора №8 |
| 4 | TEMPG11 | Подключение земли термистора №11 |
| 5 | TEMPG12 | Подключение земли термистора №12 |
| 6 | - | - |
| 7 | TEMP6 | Подключение сигнального выхода термистора №6 |
| 8 | TEMP7 | Подключение сигнального выхода термистора №7 |
| 9 | TEMP8 | Подключение сигнального выхода термистора №8 |
| 10 | TEMP9 | Подключение сигнального выхода термистора №9 |
| 11 | TEMPG9 | Подключение земли термистора №9 |
| 12 | TEMPG10 | Подключение земли термистора №10 |
| 13 | TEMP10 | Подключение сигнального выхода термистора №10 |
| 14 | TEMP11 | Подключение сигнального выхода термистора №11 |
| 15 | TEMP12 | Подключение сигнального выхода термистора №12 |
| 16 | - | - |
X3, X4 – разъёмы для связи с BMS Main
Ответный разъем: Hirose ZE05-4S-HU/R. Контакты: Hirose ZE05-2022SCF
| Контакт | Название | Назначение |
| 1 | RS485_B | RS-485 линия B для связи с BMS Main |
| 2 | RS485_A | RS-485 линия A для связи с BMS Main |
| 3 | GND | Земля |
| 4 | +5V | Линия питания BMS Logic 12S |
Индикаторы
DS13 – светодиод индикации режима работы устройства
| Состояние светодиода | Описание |
| Мигает | Установлено стабильное соединение межу устройствами BMS Main и BMS Logic 12S |
| Короткая вспышка (~50 миллисекунд) | BMS Logic 12S измеряет температуру и напряжение ячеек. Связь между устройствами BMS Main и BMS Logic 12S отсутствует |
| Длинное мигание (1 секунда через 2 секунды) | BMS Logic 12S находится в режиме загрузки ПО |
Порядок подключения
Подключение к BMS Main
Все соединения выполняются кабелями один к одному (первый контакт к первому, второй ко второму и т.д.).
Порядок подключения:
- Разъем P15 BMS Main соединяется с разъемом X3 первого устройства BMS Logic 12S.
- Устройства BMS Logic 12S соединяются в цепочку от разъема X4 к разъему X3.
- К разъёму X4 последнего устройства BMS Logic 12S подключается терминальный резистор 120 Ом.

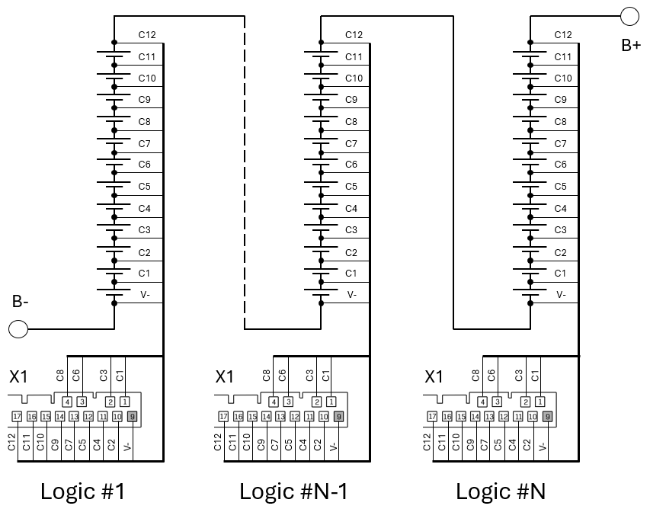

Подключение стека ячеек
При подключении необходимо обеспечить качественный контакт устройства BMS Logic 12S с ячейками.
Начинать подключение следует с минуса батареи (“B-“): “V-“ первого устройства подключается к “B-“, далее подключается первая ячейка (C1) стека, затем вторая (С2) и т.д. “V-“ каждого следующего устройства соединяется с C12 предыдущего устройства.
Если используются не все входы подключения ячеек, то оставшиеся (старшие) входы следует объединить и подключить к ячейке, имеющей в стеке наибольший потенциал.

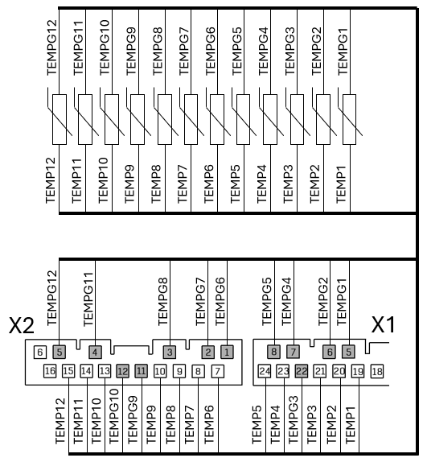

Подключение термисторов
Термисторы следует надежно закрепить на ячейках. Для надежной работы рекомендуется использовать все термисторы (1 датчик температуры на каждую подключенную ячейку).
