1. Технические характеристики
Технические характеристики
BMS Mini S — это полнофункциональная централизованная BMS для литий-ионных аккумуляторов большой ёмкости. Она имеет большое количество интерфейсов связи, встроенный DC/DC-преобразователь для питания контакторов, а также обеспечивает непрерывный сбор и передачу информации об аккумуляторной батарее в течение всего ее срока службы.
BMS Mini S может управлять батареей, состоящей из 4–12 ячеек.
Характеристики
| Параметр | Значение |
| Напряжение питания, В | от 11* до 52 |
Потребляемый ток @36 В, мA, не более:
|
30 |
| Количество подключаемых ячеек | от 4 до 12 |
| Способ балансировки ячеек | Пассивный |
| Ток балансировки ячеек, мА, @ 4.2В | 350 |
| Диапазон измеряемого напряжения на ячейках, В | от 0 до 5 |
| Погрешность измерения напряжения ячеек, В | ±0,003 |
| Погрешность измерения температуры ячеек, °С | ±2 |
| Выходное напряжение внутреннего DC/DC преобразователя, В | 12 ± 1 |
| Выходной ток внутреннего DC/DC преобразователя, А (maximum) | 3 |
| Количество МОП-транзисторов для контакторов (40В, 5А) | 4 |
| Количество входов типа «сухой контакт» | 4 |
| Количество дискретных выходов (+5 В, суммарно 200мА) | 4 |
| Тип подключаемого датчика тока | Двунаправленный на эффекте Холла, напряжение питания 5 В (LEM серии HASS, HTFS, DHAB) |
| Интерфейсы | 1xCAN / 1xRS-485 / 1xUSB |
| Выходное напряжение питания CAN, В | 5,0 ± 0,5 |
| Выходной ток питания CAN шины, мА (максимум) | 400 |
| Размеры (длина × ширина × высота), мм | 125 × 117 × 16 |
| Масса, г | 210 ± 20 |
| Диапазон рабочих температур, °С | от -40 до +85 |
| Типы разъемов X1, X3-X9 | Molex серия Micro-Fit |
* Минимальное входное напряжение для 12В DC/DC преобразователя — 14 Вольт.

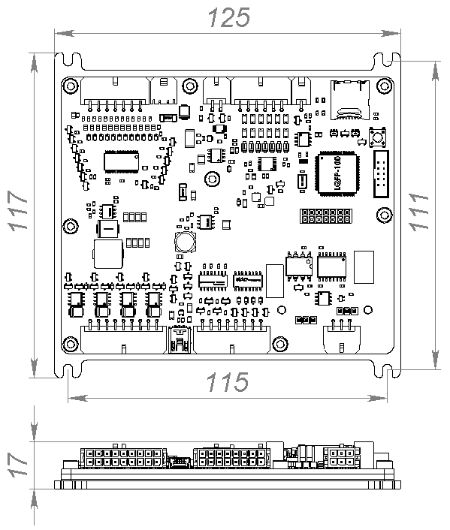

Габаритные и установочные размеры
Типовая структура батарейной системы
На рисунке ниже изображена типовая батарейная система на базе BMS Mini S.
Правила безопасности
BMS может подключаться к батареям с опасным для жизни и здоровья уровнем напряжения. При работе с батареями высокого напряжения соблюдайте правила электробезопасности, используйте защитные очки, защитную одежду, изолированные инструменты и приборы.
