3.2 Входы и выходы
Настройка
Входы и выходы
Discrete inputs
Устройство BMS Main X имеет 4 дискретных входа типа «сухой контакт». Для каждого дискретного входа задаётся его назначение и требование инверсии.

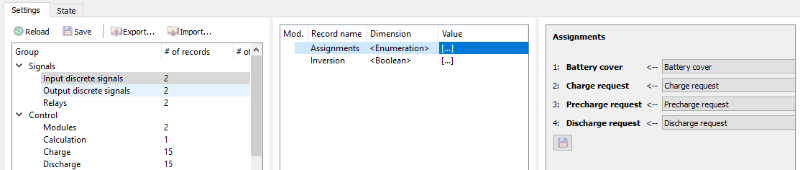

Назначения дискретных входов настраиваются в разделе «Signals – Input discrete signals - Assignments»:

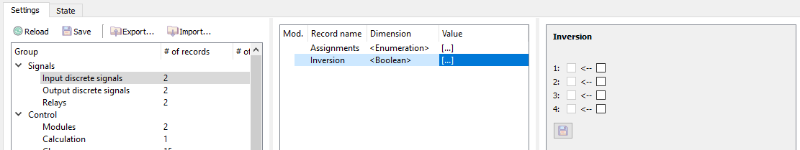

Требования инверсии для дискретных входов настраивается в разделе «Signals → Input discrete signals → Inversion»:
Temperature sensors
Настройки датчика температуры находятся в разделе «Signals → Temperature sensors»:
В этом разделе:
- Type – тип температурного датчика.
External 1-2 signals
Сигналы External 1 и External 2 могут быть сгенерированы в зависимости от состояния других внутренних сигналов.

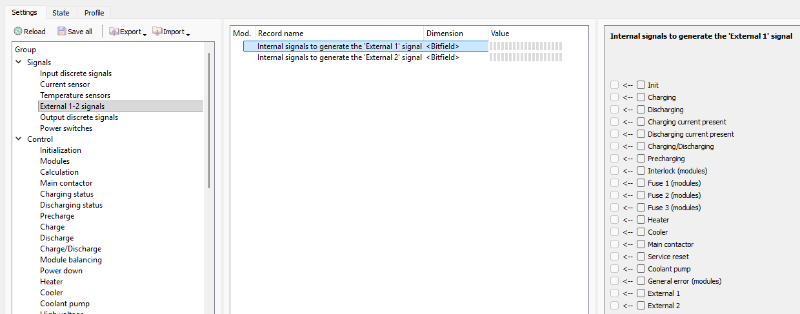

Настройки параметров возникновения сигналов External 1 и External 2 находятся в разделе «Signals → External 1-2 signals»:
В этом разделе:
- Internal signals to generate the 'External 1' signal – битовое поле для выбора внутренних сигналов, вызывающих возникновение сигнала External 1;
- Internal signals to generate the 'External 2' signal – битовое поле для выбора внутренних сигналов, вызывающих возникновение сигнала External 2.
Discrete outputs
Устройство BMS Main X имеет 4 дискретных выхода напряжением +5В. Для каждого дискретного выхода задаётся его назначение и требование инверсии.

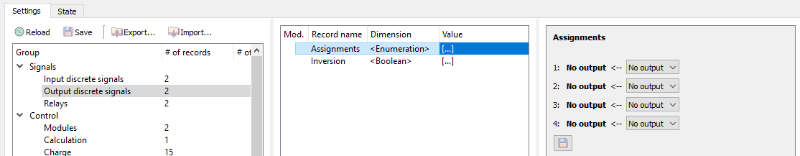

Назначения дискретных выходов настраиваются в разделе «Signals – Output discrete signals - Assignments»:

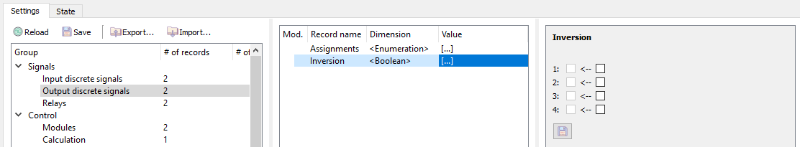

Требования инверсии для дискретных выходов настраивается в разделе «Signals → Output discrete signals → Inversion»:
Relays
Устройство BMS Main X имеет 3 оптореле для управления силовыми контакторами. Для каждого оптореле задаётся его назначение и требование инверсии.

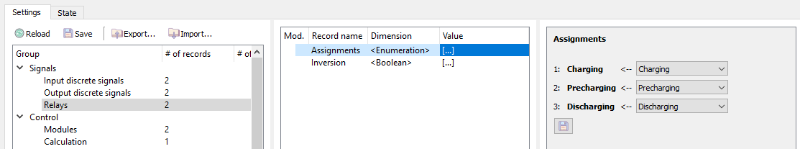

Назначения оптореле настраиваются в разделе «Signals – Relays - Assignments»:

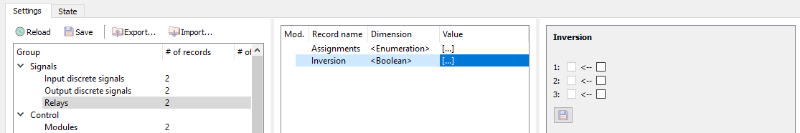

Требования инверсии для дискретных входов настраивается в разделе «Signals – Relays - Inversion»:
