Battery

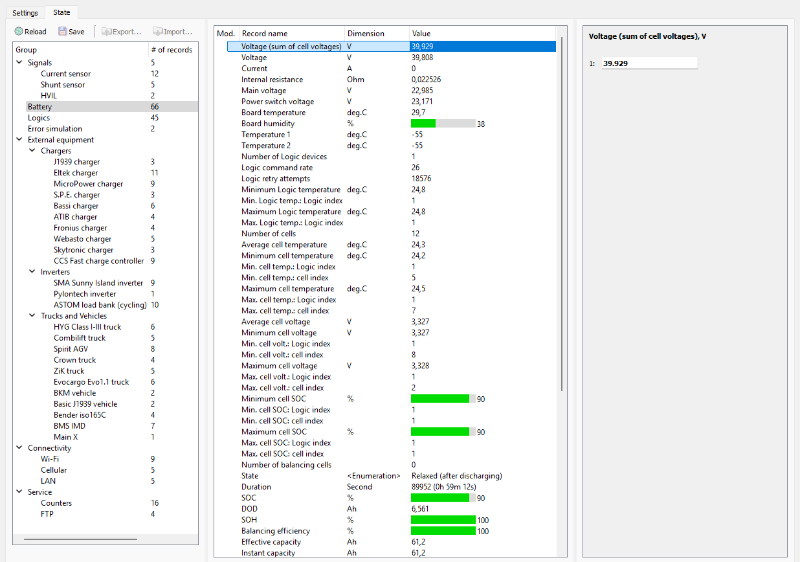

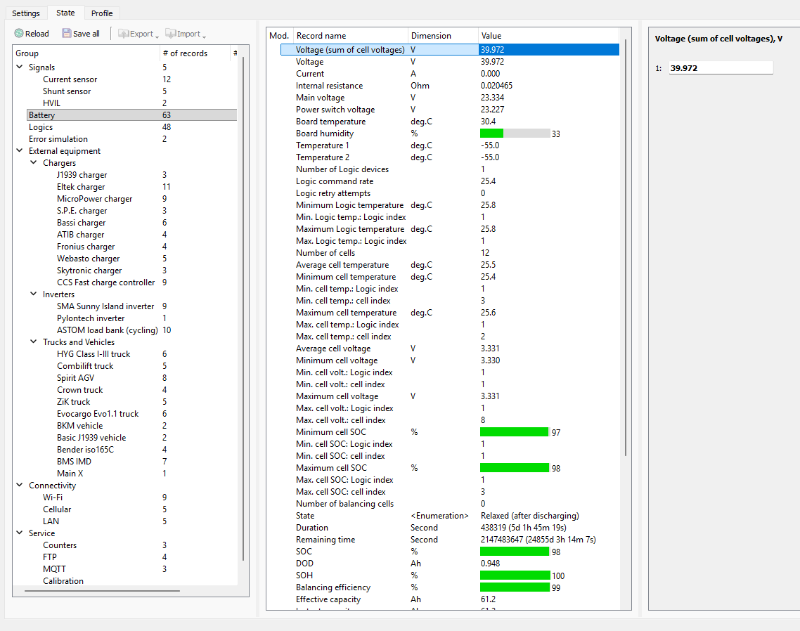

Параметры батареи сведены в раздел «Battery»:

В этом разделе:

• Voltage (sum of cell voltages) – напряжение батареи, полученное путем суммирования напряжения всех ячеек, В;
• Voltage – напряжение батареи, измереннное до контакторов, В;
• Current – ток батареи, А;
• Internal resistance – сопротивление батареи, Ом;
• Main voltage – напряжение питания устройства, В;
• Power switch voltage – напряжение питания силовых ключей, В;
• Board temperature – температура устройства, °C;
• Board humidity – влажность измеренная внутренним датчиком устройства, °C;
• Temperature 1, 2 –  температура, измеренная внешним датчиком, °C;
• Number of Logic devices – количество подключенных устройств BMS Logic;
• Logic command rate – скорость обмена с устройствами BMS Logic, ком./с;
• Logic retry attempts – количество повторных подключений к BMS Logic;
• Minimum Logic temperature – минимальная температура среди устройств BMS Logic, °C;
• Min. Logic temp.: Logic index – номер устройства Logic, имеющего минимальную температуру;
• Maximum Logic temperature – максимальная температура среди устройств BMS Logic, °C;
• Max. Logic temp.: Logic index – номер устройства Logic, имеющего максимальную температуру;
• Number of cells – количество подключенных ячеек;
• Average cell temperature – средняя температура ячеек в батарее, °C;
• Minimum cell temperature – минимальная температура среди ячеек, °C;
• Min. cell temp.: Logic index – номер устройства Logic, к которому подключена ячейка с минимальной температурой;
• Min. cell temp.: cell index – номер ячейки с минимальной температурой;
• Maximum cell temperature – максимальная температура среди ячеек, °C;
• Max. cell temp.: Logic index  – номер устройства Logic, к которому подключена ячейка с максимальной температурой;
• Max. cell temp.: cell index – номер ячейки с максимальной температурой;
• Average cell voltage – среднее напряжение ячеек в батарее, В;
• Minimum cell voltage – минимальное напряжение среди ячеек, В;
• Min. cell volt.: Logic index – номер устройства Logic, к которому подключена ячейка с минимальным напряжением;
• Min. cell volt.: cell index – номер ячейки с минимальным напряжением;
• Maximum cell voltage – максимальное напряжение среди ячеек, В;
• Max. cell volt.: Logic index – номер устройства Logic, к которому подключена ячейка с максимальным напряжением;
• Max. cell volt.: cell index – номер ячейки с максимальным напряжением;
• Minimum cell SOC – минимальный уровень заряда среди ячеек, %;
• Min. cell SOC: Logic index – номер устройства Logic, к которому подключена ячейка с минимальным уровнем заряда;
• Min. cell SOC: cell index – номер ячейки с минимальным уровнем заряда;
• Maximum cell SOC – максимальный уровень заряда среди ячеек, %;
• Max. cell SOC: Logic index – номер устройства Logic, к которому подключена ячейка с максимальным уровнем заряда;
• Max. cell SOC: cell index – номер ячейки с максимальным уровнем заряда;
• Number of balancing cells – количество балансирующихся ячеек;
• State – состояние батареи:
  • Discharging ON – разряд;
  • Discharging OFF – нет разряда;
  • Relaxed (after discharging) – батарея в состоянии релаксации после разряда;
  • Charing ON – заряд;
  • Charging OFF – нет заряда;
  • Relaxed (after charging) – батарея в состоянии релаксации после заряда;
• Duration – время нахождения в текущем состоянии, с;
• SOC (State of charge) – степень заряда батареи, %;
• DOD (Depth of discharge) – глубина разряда батареи, А×ч;
• SOH (State of health) – степень работоспособности батареи, %;
• Balancing efficiency – эффективность балансировки ячеек, %;
• Effective capacity – эффективная ёмкость, А×ч;
• Instant capacity – мгновенное значение эффективной ёмкости (используется для расчёта SOC), А×ч;
• Coulomb counter + – заряд, полученный батареей от зарядного устройства, А×ч;
• Coulomb counter - – заряд, переданный нагрузке от батареи, А×ч;
• Charge current limit – максимально разрешенный ток заряда батареи, А;
• Discharge current limit – максимально разрешенный ток разряда батареи, А;
• High voltage 1 – напряжение до контакторов, В;
• High voltage 2 – напряжение после контакторов, В;
• Work charge + – заряд, полученный от зарядного устройства (положительного направления) с момента включения устройства, А×ч;
• Work charge - – заряд, полученный от зарядного устройства (отрицательного направления) с момента включения устройства, А×ч;
• Work energy + – энергия, потреблённая нагрузкой (положительного направления) с момента включения устройства, Вт×ч;
• Work energy - – энергия, потреблённая нагрузкой (отрицательного направления) с момента включения устройства, Вт×ч;
• Total energy + – энергия, полученная от зарядного устройства (положительного направления) за всё время работы, Вт×ч;
• Total energy - – энергия, потреблённая нагрузкой (отрицательного направления) за всё время работы, Вт×ч;
• Total energy regen – энергия, полученная во время рекуперации, Вт×ч;
• Total balanced energy – энергия, рассеянная на балансировочных резисторах за всё время работы, Вт×ч;
• Input signals – входные сигналы BMS (см. Input signals);
• Internal signals – внутренние сигналы BMS (см. Internal signals);
• Errors 1, 2 – ошибки батарейной системы (см. Errors).
