1. Технические характеристики
Технические характеристики

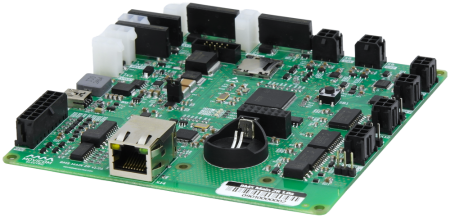

BMS Main 2RX – устройство, контролирующее сложную батарейную систему, состоящую из нескольких подключенных параллельно бататрейных модулей. BMS Main 2RX взаимодействует с батарейными модулями, основанными на BMS Main или BMS Mini, производит динамическое подключение модулей к цепям заряда и разряда, расчитывает характеристики и передает информацию о состоянии батареи системе верхнего уровня.
Характеристики
| Параметр | Значение |
| Питание | |
| Напряжение питания, В | от 9 до 32 |
| Потребляемый ток при напряжении питания 24 В, мА, не более | 100 |
| Масштабирование | |
Количество подключаемых батарейных модулей, соединённых параллельно, шт., не более | 32 |
| Средства управления | |
| Количество программируемых твердотельных реле для контакторов (55В, 3А), шт. | 4 |
| Количество программируемых дискретных входов (типа «сухой контакт»), шт. | 4 |
| Количество программируемых дискретных выходов (+5 В, суммарно 200мА), шт. | 4 |
| Датчики | |
| Количество подключаемых датчиков тока (по две сигнальной линии на каждый датчик), шт. | 2 |
Погрешность измерения сигналов с датчиков тока, В, не более При температуре окружающей среды 25±5 ºС | ± 0,001 |
| Поддерживаемые типы датчика тока | Двунаправленный с напряжением питания 5 В (LEM серии HASS, HTFS, DHAB или аналоги) |
| Количество подключаемых внешних датчиков температуры (термисторов 100 кОм), шт. | 2 |
Погрешность измерения температуры с помощью внешних датчиков температуры, ºС, не более В диапазоне измерения от минус 20 до плюс 85 ºС | ± 2 |
| Погрешность измерения температуры устройства с помощью встроенного датчика температуры, ºС, не более | ± 2 |
| Погрешность измерения относительной влажности с помощью встроенного датчика влажности, %, не более | ± 10 |
| Интерфейсы | |
| Количество интерфейсов USB, шт. | 1 |
| Скорость USB, Мбит/с | 12 |
| Количество интерфейсов CAN, шт. | 2 |
| Скорость CAN, кбит/сек | 125, 250 (по умолчанию), 500, 1000 |
| Количество интерфейсов RS-485, шт. | 2 |
| Скорость RS-485, бит/с | 600, 1200, 2400, 4800, 9600 (по умолчанию), 19200, 38400, 57600, 115200 |
| Выходное напряжение источника CAN, В | 5,0 ± 0,5 |
| Выходной ток источника питания CAN, мА, не более | 400 |
| Количество интерфейсов Ethernet | 1 |
| Скорость Ethernet, Мбит/с | 10/100 |
| Подключение дополнительного интерфейсного модуля расширения | BMS Wi-Fi, BMS GSM, BMS LANmodule |
| Тип разъемов X1, X8-X13 | Molex серия Micro-Fit |
| Тип разъемов X2-X7 | Molex серия Mini-Fit |
| Гальваническая изоляция | |
Номинальное напряжение изоляции, ВRMS, не менее Условия: длительность 1 минута, переменный ток 50 Гц, 1) между разъёмами интерфейсов CAN1, RS-485-1, дискретных входов/выходов и цепями питания устройства, 2) между разъёмами интерфейсов CAN1, RS-485-1, дискретных входов/выходов и цепями измерения высокого напряжения, 3) между цепями питания устройства и цепями измерения высокого напряжения | 3500 |
| Масса и габаритные размеры | |
| Габариты (длина × ширина × высота), мм | 120 × 120 × 16 |
| Масса, г, не более | 100 ± 10 |
| Условия эксплуатации | |
| Диапазон рабочих температур, °С | от -40 до +85 |

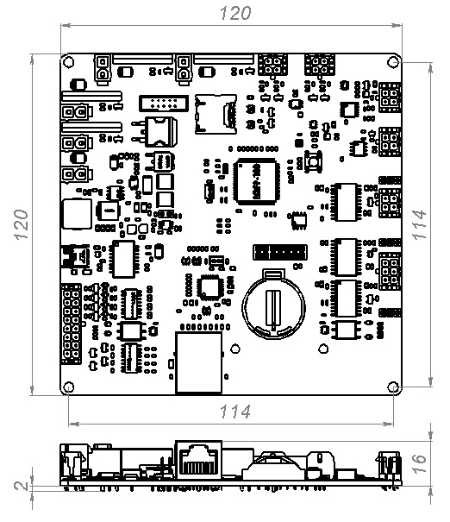

Габаритные и установочные размеры
