Настройка

Защита АКБ

Плата BMS Main 2.x непрерывно контролирует состояние ячеек, плат BMS Logic, внешней среды и при обнаружении отклонений в их работе защищает АКБ и элементы системы от повреждения.

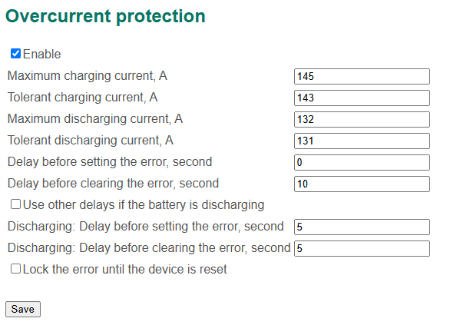

Overcurrent protection

Для изменения параметров защиты АКБ по току необходимо выбрать меню «Protections → Overcurrent protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Maximum charging current – максимальный ток заряда, А;
• Tolerant charging current – допустимый ток заряда, А;
• Maximum discharging current – максимальный ток разряда, А;
• Tolerant discharging current – допустимый ток разряда, А;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Use other delays if the battery is discharging – флаг активации альтернативных таймингов при разряде батареи;
• Discharging: Delay before setting the error – задержка перед формированием ошибки во время разряда, с;
• Discharging: Delay before clearing the error – задержка перед снятием ошибки во время разряда, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты АКБ по току формируется ошибка «превышение тока». Условия формирования ошибки:

• ток положительный (заряд) и модуль тока превышает величину Maximum charging current в течение времени Delay before setting the error;
• ток отрицательный (разряд) и модуль тока превышает величину Maximum discharging current в течение времени Delay before setting the error.

Условия для снятия ошибки:

• ток положительный (заряд) или нулевой и модуль тока меньше величины Tolerant charging current в течение времени Delay before clearing the error;
• ток отрицательный (разряд) и модуль тока меньше величины Tolerant discharging current в течение времени Delay before clearing the error.

Undervoltage protection

В плате реализована защита АКБ при низком напряжении на ячейках.

Для изменения параметров защиты АКБ при низком напряжении на ячейках необходимо выбрать меню «Protections → Undervoltage protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Minimum cell voltage – минимальное напряжение на ячейке, В;
• Tolerant cell voltage – допустимое напряжение на ячейке, В;
• Check the open circuit voltage instead of the actual voltage – флаг проверки напряжения холостого хода ячейки U_ocv (т.е. с учетом коррекции по току и сопротивлению) вместо измеренного;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты АКБ от низкого напряжение формируется ошибка «низкое напряжение». Условия формирования ошибки:

• минимальное напряжение среди всех ячеек АКБ меньше величины Minimum cell voltage в течение времени Delay before setting the error.

Условия снятия ошибки:

• минимальное напряжение среди всех ячеек АКБ больше величины Tolerant cell voltage в течение времени Delay before clearing the error.

Overvoltage protection

В плате реализована защита АКБ при высоком напряжении на ячейках.

Для изменения параметров защиты АКБ при высоком напряжении на ячейках необходимо выбрать меню «Protections → Overvoltage protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Maximum cell voltage – максимальное напряжение на ячейке, В;
• Tolerant cell voltage – допустимое напряжение на ячейке, В;
• Check the open circuit voltage instead of the actual voltage – флаг проверки напряжения холостого хода ячейки U_ocv (т.е. с учетом коррекции по току и сопротивлению) вместо измеренного;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Switch off the discharging relay on error – отключение реле разряда при возникновении ошибки «высокое напряжение»;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты АКБ от высокого напряжение формируется ошибка «высокое напряжение». Условия формирования ошибки:

• максимальное напряжение среди всех ячеек АКБ больше величины Maximum cell voltage в течение времени Delay before setting the error.

Условия снятия ошибки:

• максимальное напряжение среди всех ячеек АКБ меньше величины Tolerant cell voltage в течение времени Delay before clearing the error.

Low temperature protection

В плате реализована защита АКБ от низкой температуры.

Для изменения параметров защиты АКБ от низкой температуры необходимо выбрать меню «Protections → Low temperature protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Minimum charging temperature – минимальная температура заряда, °C;
• Tolerant charging temperature – допустимая температура заряда, °C;
• Minimum discharging temperature – минимальная температура разряда, °C;
• Tolerant discharging temperature – допустимая температура разряда, °C;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты АКБ от низкой температуры формируется ошибка «низкая температура АКБ (заряд)» и/или «низкая температура АКБ (разряд)». Условия формирования ошибки:

• минимальная температура среди всех ячеек АКБ меньше величины Minimum charging (discharging) temperature в течение времени Delay before setting the error.

Условия снятия ошибки:

• минимальная температура среди всех ячеек АКБ больше величины Tolerant charging (discharging) temperature в течение времени Delay before clearing the error.

High temperature protection

В плате реализована защита АКБ от высокой температуры.

Для изменения параметров защиты АКБ от высокой температуры необходимо выбрать меню «Protections → High temperature protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Maximum charging temperature – максимальная температура заряда, °C;
• Tolerant charging temperature – допустимая температура заряда, °C;
• Maximum discharging temperature – максимальная температура разряда, °C;
• Tolerant discharging temperature – допустимая температура разряда, °C;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты АКБ от высокой температуры формируется ошибка «перегрев АКБ (заряд)» и/или «перегрев АКБ (разряд)». Условия формирования ошибки:

• максимальная температура среди всех ячеек АКБ больше величины Maximum charging (discharging) temperature в течение времени Delay before setting the error.

Условия снятия ошибки:

• максимальная температура среди всех ячеек АКБ меньше величины Tolerant пеcharging discharging) temperature в течение времени Delay before clearing the error.

Battery cover protection

Для изменения параметров защиты от вскрытия крышки АКБ необходимо выбрать меню «Protections → Battery cover protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты от вскрытия крышки АКБ формируется ошибка «открыта крышка АКБ». Условия формирования ошибки:

• наличие сигнала от крышки АКБ в течение времени Delay before setting the error.

Условия снятия ошибки:

• отсутствие сигнала от крышки АКБ в течение времени Delay before clearing the error.

High humidity protection

В плате реализована защита АКБ от повышенной влажности.

Для изменения параметров защиты АКБ от повышенной влажности необходимо выбрать меню «Protections → High humidity protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Maximum humidity – максимальная влажность, RH%;
• Tolerant humidity – допустимая влажность, RH%;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты АКБ от повышенной влажности формируется ошибка «повышенная влажность». Условия формирования ошибки:

• измеренная влажность больше величины Maximum humidity в течение времени Delay before setting the error.

Условия снятия ошибки:

• измеренная влажность меньше величины Tolerant humidity в течение времени Delay before clearing the error.

Water protection

В плате реализована защита АКБ от протечки воды.

Для изменения параметров защиты АКБ от воды необходимо выбрать меню «Protections → Water protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Maximum (water) humidity – влажность при наличии воды в системе, RH%;
• Tolerant cell temperature – допустимая влажность, RH%;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты АКБ от воды формируется ошибка «вода». Условия формирования ошибки:

• измеренная влажность больше величины Maximum (water) humidity в течение времени Delay before setting the error.

Условия снятия ошибки:

• измеренная влажность меньше величины Tolerant humidity в течение времени Delay before clearing the error.

Current sensor error

В плате реализована проверка цепей подключения датчика тока. Цепи проверяются на обрыв и короткое замыкание на линию питания +5 В.

Для изменения параметров проверки цепей подключения датчика тока необходимо выбрать меню «Protections → Current sensor error»:

В данном разделе:

• Enable – флаг включения проверки;
• Maximum voltage – максимальное напряжение в цепях датчика тока, В;
• Minimum voltage – минимальное напряжение в цепях датчика тока, В;
• Hysteresis voltage – величина гистерезиса для снятия ошибки, В;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

При обнаружении обрыва или короткого замыкания цепей подключения датчика тока формируется ошибка подключения датчика тока. Условия формирования ошибки:

• напряжение в сигнальной цепи или цепи уровня нуля датчика тока больше величины Maximum voltage в течение времени Delay before setting the error;
• напряжение в сигнальной цепи или цепи уровня нуля датчика тока меньше величины Mininum voltage в течение времени Delay before setting the error.

Условия снятия ошибки:

• напряжение в сигнальной цепи и цепи уровня нуля датчика тока находится в диапазоне от (Minimum voltage + Hysteresis voltage) до (Maximum voltage - Hysteresis voltage) в течение времени Delay before clearing the error.

Short circuit protection

В плате реализована защита силовых цепей (контакторов, силовых кабелей) от перегрева, вызванного протеканием повышенного тока в течение длительного времени.

Для изменения параметров защиты силовых цепей от короткого замыкания необходимо выбрать меню «Protections → Short circuit protection»:

В данном разделе:

• Level 1, 2, 3 – три уровня срабатывания защиты от короткого замыкания. На каждом уровне настраиваются следующие параметры:
  • Enable – флаг включения защиты;
  • Maximum current – максимальный ток через батарею, А;
  • Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Switch off the charging relay on error – отключение реле заряда при возникновении ошибки "короткого замыкание";
• Switch off the discharging relay on error – отключение реле разряда при возникновении ошибки «короткого замыкание»;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты от короткого замыкания формируется ошибка «короткое замыкание». Условия формирования ошибки:

• на любом из трёх уровней защиты модуль измеренного тока через батарею больше величины Maximum current в течение времени Delay before setting the error.

Условия снятия ошибки:

• модуль измеренного тока через батарею меньше величин Maximum current для всех трёх уровней защиты в течение времени Delay before clearing the error.

Contactor high temperature protection

В плате реализована защита силовых контакторов от перегрева. Для измерения температуры контактора используется термистор, подключаемый к разъёму P13 платы. Настройка аналогового входа для измерения температуры описывается в Настройка входных дискретных и аналоговых сигналов.

Для изменения параметров защиты от перегрева силовых контакторов необходимо выбрать меню «Protections → Contactor high temperature protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Maximum temperature – максимальная температура контактора, °C;
• Tolerant temperature – допустимая температура контактора, °C;
• Delay before setting the error –задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Switch off the charging relay on error – отключение реле заряда при возникновении ошибки «перегрев контактора»;
• Switch off the discharging relay on error – отключение реле разряда при возникновении ошибки «перегрев контактора»;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты от перегрева контактора формируется ошибка «перегрев контактора». Условия формирования ошибки:

• измеренная температура контактора больше величины Maximum temperature в течение времени Delay before setting the error.

Условия снятия ошибки:

• измеренная температура контактора меньше величины Tolerant temperature в течение времени Delay before clearing the error.

Unallowable charging protection

BMS Main 2.x может детектировать заряд АКБ через контактор разряда и выполнять защитное размыкание контактора разряда для предотвращения неправильной эксплуатации АКБ.

Для изменения параметров защиты от заряда АКБ через контактор разряда необходимо выбрать меню «Protections → Unallowable charging protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты от недопустимого заряда формируется ошибка «недопустимый заряд АКБ». Условия формирования ошибки:

• реле заряда разомкнуто и детектируется ток заряда в течение времени Delay before setting the error.

Условия снятия ошибки:

• ток заряда не детектируется в течение времени Delay before clearing the signal.

Stuck contactor protection

BMS Main 2.x может детектировать залипание силовых контакторов.

Для изменения параметров защиты контакторов от залипания необходимо выбрать меню «Protections → Stuck contactor protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты от залипания контактора формируется ошибка «залипание контактора». Условия формирования ошибки:

• контакторы заряда и разряда разомкнуты, но при этом детектируется ток заряда или разряда.

Contactor feedback check

BMS Main 2.x может принимать сигнал обратной связи от контакторов и детектировать расхождение его фактического состояния от поданной на него команды. Для того чтобы выполнялась проверка контактора, необходимо настроить один из дискретных входов на измерение сигнала обратной связи от контактора (см. Input and output signals).

Для изменения параметров проверки обратной связи контакторов необходимо выбрать меню «Protections → Contactor feedback check»:

В данном разделе:

• Enable – флаг включения проверки;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания проверки изменяется состояние соответвующего контактора. Условие формирования ошибки:

• сигнал управления контактором заряда, разряда, предзаряда, заряда/разряда или основного контактора расходятся со значением обратной связи.

Charging contactor cycles protection

В плате реализована защита силового контактора заряда от частого переключения.

Для изменения параметров защиты от большой частоты переключений контактора заряда необходимо выбрать меню «Protections → Charging contactor cycles protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Cycles threshold – пороговое значение количества циклов в заданный период, при достижение которого формируется ошибка "большая частота переключений контактора заряда";
• Period – период, за который ведётся подсчёт количества переключений контактора заряда, с;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы;
• Cycles – количество замыканий контактора заряда, сделанное в процессе эксплуатации АКБ.

В результате срабатывания защиты от большой частоты переключений контактора заряда формируется ошибка «большая частота переключений контактора заряда». Условия формирования ошибки:

• количество замыканий контактора заряда за период, равный Period, больше или равно величине Cycles threshold. Ошибка формируется с задержкой Delay before setting the error.

Условия снятия ошибки:

• с момента формирования ошибки прошло время Delay before clearing the error.

Discharging contactor cycles protection

В плате реализована защита силового контактора разряда от частого переключения.

Для изменения параметров защиты от большой частоты переключений контактора разряда необходимо выбрать меню «Protections → Discharging contactor cycles protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Cycles threshold – пороговое значение количества циклов в заданный период, при достижение которого формируется ошибка «большая частота переключений контактора разряда»;
• Period – период, за который ведётся подсчёт количества переключений контактора разряда, с;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы;
• Cycles – количество замыканий контактора разряда, сделанное в процессе эксплуатации АКБ.

В результате срабатывания защиты от большой частоты переключений контактора разряда формируется ошибка «большая частота переключений контактора разряда». Условия формирования ошибки:

• количество замыканий контактора разряда за период, равный Period, больше или равно величине Cycles threshold. Ошибка формируется с задержкой Delay before setting the error.

Условия снятия ошибки:

• с момента формирования ошибки прошло время Delay before clearing the error.

Temperature sensor error

В плате реализована проверка цепей подключения датчиков, измеряющих температуру ячеек батареи. Цепи проверяются на обрыв и короткое замыкание.

Для изменения параметров проверки цепей подключения датчиков температуры необходимо выбрать меню «Protections → Temperature sensor error»:

В данном разделе:

• Enable – флаг включения проверки;
• Delay before setting the error – задержка перед формированием ошибок, с;
• Delay before clearing the error – задержка перед снятием ошибок, с;
• Lock the error until the device is reset – флаг блокирования ошибок до перезапуска платы.

Если к любой из плат BMS Logic не подключены датчики температуры или хотя бы один датчик закорочен, то формируются ошибки No temp. sensors и Temp. sensor is shorted соответственно. Указанные ошибки формируются и снимаются с задержками Delay before setting the error и Delay before clearing the error.

Logic high temperature protection

Для изменения параметров защиты плат BMS Logic от высокой температуры необходимо выбрать меню «Protections → Logic high temperature protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Maximum Logic temperature – максимальная температура плат BMS Logic, °C;
• Tolerant Logic temperature – допустимая температура плат BMS Logic, °C;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты от высокой температуры плат BMS Logic формируется ошибка «перегрев Logic». Условия формирования ошибки:

• температура платы BMS Logic больше величины Maximum Logic temperature.

Условия снятия ошибки:

• температура платы BMS Logic меньше величины Tolerant Logic temperature.

Logic offline protection

Для изменения параметров защиты от потери связи с платами BMS Logic необходимо выбрать меню «Protections → Logic offline protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты от потери связи с платами BMS Logic формируется ошибка "потеря связи с Logic". Условия формирования ошибки:

• хотя бы одна из подключенных плат BMS Logic не отвечает на команды платы BMS Main 2.x в течение 10 секунд.

Условия снятия ошибки:

• все подключенные платы BMS Logic отвечают на команды платы BMS Main 2.x.

Cell count protection

Для изменения параметров защиты от несоответствия количества ячеек заданной величине необходимо выбрать меню «Protections → Cell count protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Cell count – количество ячеек, подключенных к BMS;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты от несоответствия количества ячеек заданной величине формируется ошибка «несоответствие кол-ва ячеек». Условия формирования ошибки:

• количество ячеек, подключённых к BMS, не равно величине Cell count.

Условия снятия ошибки:

• количество ячеек, подключённых к BMS, равно величине Cell count.

Logic count protection

Для изменения параметров защиты от несоответствия количества плат BMS Logic заданной величине необходимо выбрать меню «Protections → Logic count protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Logic count – количество плат BMS Logic, подключенных к BMS;
• Fast scan – флаг быстрого сканирования плат BMS Logic (сканируются платы с адресами от "1" до Logic count; данный режим позволяет уменьшить время запуска системы BMS);
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

В результате срабатывания защиты от несоответствия количества плат BMS Logic заданной величине формируется ошибка «несоответствие кол-ва Logic». Условия формирования ошибки:

• количество плат BMS Logic, подключённых к BMS, не равно величине Logic count.

Условия снятия ошибки:

• количество плат BMS Logic, подключённых к BMS, равно величине Logic count.

WDT protection

При зависании встроенного программного обеспечения BMS Main 2.x сторожевой таймер платы выполняет её перезапуск. Плата детектирует сброс и формирует ошибку «сброс сторожевым таймером».

Для изменения параметров сторожевого таймера необходимо выбрать меню «Protections → WDT protection»:

В данном разделе:

• Enable – флаг включения защиты;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

Условия снятия ошибки:

• с момента запуска платы прошло время Delay before clearing the signal.

Insulation monitoring

BMS Main 2.x умеет отслеживать сигнал состояния изоляции, выдаваемый устройством мониторинга изоляции Bender IR155.

Для изменения параметров системы отслеживания состояния изоляции необходимо выбрать меню «Protections → Insulation monitoring»:

В данном разделе:

• Enable – флаг включения защиты;
• Algorithm – алгоритм работы защиты:
  • Always – всегда;
  • On charging – во время заряда АКБ;
  • Except charging – всегда, кроме заряда АКБ;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

Ошибка формируется если настроен соответствующий дискретный вход и на него приходит логический ноль.

Critical error parameters

Для изменения параметров критической ошибки необходимо выбрать меню «Protections → Critical error parameters»:

В данном разделе:

• Enable – флаг включения защиты;
• Delay before setting the error – задержка перед формированием ошибки, с;
• Delay before clearing the error – задержка перед снятием ошибки, с;
• Lock the error until the device is reset – флаг блокирования ошибки до перезапуска платы.

Флаг критической ошибки формируется если в течение времени Delay before setting the error сохраняется хотя бы одна из следующих ошибок:

• “Battery cover error”;
• “Water”;
• “Logic offline”;
• “Cell count error”;
• “Logic count error”;
• “ADC error”;
• “No temp. sensors”;
• “Temp. sensor is shorted”;
• “Current sensor error”;
• "Stuck contactor";
• "Contactor feedback";
• “Shunt offline”;
• “Shunt error”;
• “Settings error”;
• “WDT reset”
• "Insulation monitoring".

Флаг критической ошибки снимается если в течение времени Delay before clearing the error нет ни одной ошибки из списка выше.

General error parameters

Для изменения параметров критической ошибки необходимо выбрать меню «Protections → General error parameters»:

В данном разделе:

• Enable – флаг включения формирования сигнала;
• Minimum SOC – минимальный уровень заряда, %;
• Tolerant SOC – допустимый уровень заряда, %;
• Delay before setting the signal – задержка перед формированием сигнала, с;
• Delay before clearing the signal – задержка перед снятием сигнала, с;
• Errors – ошибки, которые приводят к формированию общей ошибки.

Флаг общей ошибки формируется если в течение времени Delay before setting the error сохраняется хотя бы одна из выбранных ошибок.

Флаг критической ошибки снимается если в течение времени Delay before clearing the error нет ни одной ошибки из списка выше.

Low SOC signal

Для изменения параметров формирования сигнала о низком уровне заряда АКБ необходимо выбрать меню «Protections → Low SOC signal»:

В данном разделе:

• Enable – флаг включения формирования сигнала;
• Minimum SOC – минимальный уровень заряда, %;
• Tolerant SOC – допустимый уровень заряда, %;
• Delay before setting the signal – задержка перед формированием сигнала, с;
• Delay before clearing the signal – задержка перед снятием сигнала, с;
• Lock the signal until the device is reset – флаг блокирования сигнала до перезапуска платы.

Условия формирования сигнала «низкий уровень SOC»:

• уровень заряда АКБ меньше величины Minimum SOC в течение времени Delay before setting the signal.

Условия снятия сигнала:

• уровень заряда АКБ больше величины Tolerant SOC в течение времени Delay before clearing the signal.

High charging current signal

Для изменения параметров формирования сигнала о высоком токе заряда необходимо выбрать меню «Protections → High charging current signal»:

В данном разделе:

• Enable – флаг включения формирования сигнала;
• Maximum charging current – максимальный ток заряда, А;
• Tolerant charging current – допустимый ток заряда, А;
• Delay before setting the signal – задержка перед формированием сигнала, с;
• Delay before clearing the signal – задержка перед снятием сигнала, с;
• Lock the signal until the device is reset – флаг блокирования сигнала до перезапуска платы.

Условия формирования сигнала «высокий ток заряда АКБ»:

• измеренный ток больше величины Maximum charging current в течение времени Delay before setting the signal.

Условия снятия сигнала:

• измеренный ток меньше величины Tolerant charging current в течение времени Delay before clearing the signal.

Heater control

Для изменения параметров алгоритма управления нагревателем необходимо выбрать меню «Protections → Heater control»:

В данном разделе:

• Enable – флаг включения формирования сигнала;
• Minimum cell temperature – минимальная температура ячеек, °C;
• Tolerant cell temperature – допустимая температура ячеек, °C;
• Delay before setting the signal – задержка перед формированием сигнала, с;
• Delay before clearing the signal – задержка перед снятием сигнала, с;
• Lock the signal until the device is reset – флаг блокирования сигнала до перезапуска платы;
• Switch off the heater relay on errors – включение функции размыкания реле нагревателя при возникновении следующих ошибок: низкое напряжение, превышение тока, перегрев АКБ, короткое замыкание, критическая ошибка.

В результате срабатывания алгоритма нагрева АКБ формируется сигнал «нагрев АКБ». Условия формирования сигнала:

• минимальная температура среди всех ячеек АКБ меньше величины Minimum cell temperature в течение времени Delay before setting the signal.

Условия снятия сигнала:

• минимальная температура среди всех ячеек АКБ больше величины Tolerant cell temperature в течение времени Delay before clearing the signal.

Heater (AUX) control

Для изменения параметров алгоритма управления внешним нагревателем необходимо выбрать меню «Protections → Heater (AUX) control»:

В данном разделе:

• Enable – флаг включения формирования сигнала;
• Minimum cell temperature – минимальная температура ячеек, °C;
• Tolerant cell temperature – допустимая температура ячеек, °C;
• Delay before setting the signal – задержка перед формированием сигнала, с;
• Delay before clearing the signal – задержка перед снятием сигнала, с;
• Lock the signal until the device is reset – флаг блокирования сигнала до перезапуска платы;
• Switch off the heater relay on errors – включение функции размыкания реле нагревателя при возникновении следующих ошибок: низкое напряжение, превышение тока, перегрев АКБ, короткое замыкание, критическая ошибка.

As a result of operating the heating algorithm, the “Heater (AUX)” signal is generated.

В результате срабатывания алгоритма нагрева АКБ формируется сигнал «нагрев АКБ (внеш.)». Условия формирования сигнала:

• минимальная температура среди всех ячеек АКБ меньше величины Minimum cell temperature в течение времени Delay before setting the signal.

Условия снятия сигнала:

• минимальная температура среди всех ячеек АКБ больше величины Tolerant cell temperature в течение времени Delay before clearing the signal.

Cooler control

Для изменения параметров алгоритма управления охладителем необходимо выбрать меню «Protections → Cooler control»:

В данном разделе:

• Enable – флаг включения формирования сигнала;
• Maximum cell temperature – максимальная температура ячеек, °C;
• Tolerant cell temperature – допустимая температура ячеек, °C;
• Delay before setting the signal – задержка перед формированием сигнала, с;
• Delay before clearing the signal – задержка перед снятием сигнала, с;
• Lock the signal until the device is reset – флаг блокирования сигнала до перезапуска платы;
• Switch off the cooler relay on errors – включение функции размыкания реле охладителя при возникновении следующих ошибок: низкое напряжение, превышение тока, низкая температура АКБ, короткое замыкание, критическая ошибка.

В результате срабатывания алгоритма охлаждения АКБ формируется сигнал «охлаждение АКБ». Условия формирования сигнала:

• максимальная температура среди всех ячеек АКБ больше величины Maximum cell temperature в течение времени Delay before setting the signal.

Условия снятия сигнала:

• максимальная температура среди всех ячеек АКБ меньше величины Tolerant cell temperature в течение времени Delay before clearing the signal.

Fault simulation

Плата предоставляет возможность установить тот или иной флаг ошибки в обход алгоритмов защиты. Эта функциональность предназначена для пуско-наладочных работ.

Для имитации ошибок АКБ и BMS необходимо выбрать меню «Protections → Fault simulation»:

Для имитации ошибок необходимо установить нужные флаги и нажать на кнопку «Save».
