Установка и подключение

Правила безопасности

Перед началом работы выполните настройку системы. Правильная работа системы BMS возможна только при корректной настройке.

Не рекомендуется использовать систему в батареях, образованными несколькими параллельно включенными группами последовательно соединенных ячеек. Для целей увеличения ёмкости рекомендуется соединять несколько ячеек параллельно, а затем полученные группы соединять последовательно.

При подключении системы к батарее или изменении проводки коммуникационный кабель, соединяющий устройства BMS Logic и BMS Main, должен быть отключен. Подсоединение батареи при подключенных к BMS Main устройствах BMS Logic может привести к выходу устройств из строя.

BMS может подключаться к батареям с опасным для жизни и здоровья уровнем напряжения. При работе с батареями высокого напряжения соблюдайте правила электробезопасности, используйте защитные очки, защитную одежду, изолированные инструменты и приборы. Для предотвращения повреждения устройств избегайте статических разрядов во время работы с батареей.

Порядок установки

Место установки устройства BMS Logic 18S должно быть защищено от попадания механических объектов (пыли, грязи, крупных объектов) и воды. Устройства BMS Logic 18S рекомендуется располагать вблизи ячеек, которые они контролируют, но вдали от цепей высокого тока для уменьшения наводок на измерительные цепи и увеличения общей надёжности батарейной системы.

Место установки должно предполагать удобный доступ к устройству для его последующего подключения.

Устройство BMS Logic 18S поставляется в сборе с радиатором для рассеивания тепла, выделяющегося при балансировке ячеек. При использовании устройства в закрытых корпусах необходимо обеспечить съём тепла с радиатора, в противном случае это может привести к повреждению устройства.

Габаритные и установочные размеры приводятся на рисунке ниже.

Параметр	Значение
Габаритные размеры (длина × ширина × высота), мм	145 × 62 × 16
Установочные размеры (длина × ширина), мм	134 × 52
Установочные отверстия	M4

Разъёмы

Устройство BMS Logic 18S предназначено для измерения температуры (на серию из 18 ячеек приходится 18 датчиков температуры) и напряжения 18 ячеек. Устройство также выполняет пассивную балансировку ячеек.

Внимание!
Все разъемы показаны со стороны подключения к устройству!

X1 – разъём для подключения ячеек и датчиков температуры

Ответный разъем: Hirose ZE05-24DS-HU/R. Контакты: Hirose ZE05-2022SCF

Контакт	Название	Назначение
1	C1	Подключение ячейки №1 (минимальный потенциал относительно V-)
2	C3	Подключение ячейки №3
3	C6	Подключение ячейки №6
4	C8	Подключение ячейки №8
5	C15	Подключение ячейки №15
6	C17	Подключение ячейки №17
7	TEMPG1	Подключение земли термистора №1
8	TEMPG2	Подключение земли термистора №2
9	V-	Минус стека ячеек
10	C2	Подключение ячейки №2
11	C4	Подключение ячейки №4
12	C5	Подключение ячейки №5
13	C7	Подключение ячейки №7
14	C9	Подключение ячейки №9
15	C10	Подключение ячейки №10
16	C11	Подключение ячейки №11
17	C12	Подключение ячейки №12
18	C13	Подключение ячейки №13
19	C14	Подключение ячейки №14
20	C16	Подключение ячейки №16
21	C18	Подключение ячейки №18 (максимальный потенциал стека ячеек)
22	-	-
23	TEMP1	Подключение сигнального выхода термистора №1
24	TEMP2	Подключение сигнального выхода термистора №1

X2 – разъём 1 для подключения датчиков температуры

Ответный разъем: Hirose ZE05-16DS-HU/R. Контакты: Hirose ZE05-2022SCF

Контакт	Название	Назначение
1	TEMPG3	Подключение земли термистора №3
2	TEMPG4	Подключение земли термистора №4
3	TEMPG5	Подключение земли термистора №5
4	TEMPG8	Подключение земли термистора №8
5	TEMPG9	Подключение земли термистора №9
6	TEMPG10	Подключение земли термистора №10
7	TEMP3	Подключение сигнального выхода термистора №3
8	TEMP4	Подключение сигнального выхода термистора №4
9	TEMP5	Подключение сигнального выхода термистора №5
10	TEMP6	Подключение сигнального выхода термистора №6
11	TEMPG6	Подключение земли термистора №6
12	TEMPG7	Подключение земли термистора №7
13	TEMP7	Подключение сигнального выхода термистора №7
14	TEMP8	Подключение сигнального выхода термистора №8
15	TEMP9	Подключение сигнального выхода термистора №9
16	TEMP10	Подключение сигнального выхода термистора №10

X3 – разъём 2 для подключения датчиков температуры

Ответный разъем: Hirose ZE05-16DS-HU/R. Контакты: Hirose ZE05-2022SCF

Контакт	Название	Назначение
1	TEMPG11	Подключение земли термистора №11
2	TEMPG12	Подключение земли термистора №12
3	TEMPG13	Подключение земли термистора №13
4	TEMPG16	Подключение земли термистора №16
5	TEMPG17	Подключение земли термистора №17
6	TEMPG18	Подключение земли термистора №18
7	TEMP11	Подключение сигнального выхода термистора №11
8	TEMP12	Подключение сигнального выхода термистора №12
9	TEMP13	Подключение сигнального выхода термистора №13
10	TEMP14	Подключение сигнального выхода термистора №14
11	TEMPG14	Подключение земли термистора №14
12	TEMPG15	Подключение земли термистора №15
13	TEMP15	Подключение сигнального выхода термистора №15
14	TEMP16	Подключение сигнального выхода термистора №16
15	TEMP17	Подключение сигнального выхода термистора №17
16	TEMP18	Подключение сигнального выхода термистора №18

X4, X5 – разъёмы для связи с BMS Main

Ответный разъем: Hirose ZE05-4S-HU/R. Контакты: Hirose ZE05-2022SCF

Контакт	Название	Назначение
1	RS485_B	RS-485 линия B для связи с BMS Main
2	RS485_A	RS-485 линия A для связи с BMS Main
3	GND	Земля
4	+5V	Линия питания BMS Logic 18S

Индикаторы

DS13 – светодиод индикации режима работы устройства

Состояние светодиода	Описание
Мигает	Установлено стабильное соединение межу устройствами BMS Main и BMS Logic 18S
Короткая вспышка (~50 миллисекунд)	BMS Logic 18S измеряет температуру и напряжение ячеек. Связь между устройствами BMS Main и BMS Logic 18S отсутствует
Длинное мигание (1 секунда через 2 секунды)	BMS Logic 18S находится в режиме загрузки ПО

Порядок подключения

Подключение к BMS Main

Все соединения выполняются кабелями один к одному (первый контакт к первому, второй ко второму и т.д.).

Порядок подключения:

Разъем P15 BMS Main соединяется с разъемом X3 первого устройства BMS Logic 18S.
Устройства BMS Logic 18S соединяются в цепочку от разъема X4 к разъему X3.
К разъёму X4 последнего устройства BMS Logic 18S подключается терминальный резистор 120 Ом.

Рекомендации по соединению:

Общая длина кабеля (сумма длин всех кабелей) от BMS Main до последнего BMS Logic 18S не должна превышать 500 м.
Все соединения рекомендуется выполнять одним и тем же кабелем.
При общей длине кабеля более 10 м рекомендуется использовать специализированный коммуникационный кабель: витая пара с волновым сопротивлением 120 Ом.
При эксплуатации при высоком уровне электромагнитных помех рекомендуется использовать экранированный кабель, при этом экран следует соединять с землей только с одной стороны, подсоединяя к контакту 4 (GND) разъема X3 или X4.

Подключение стека ячеек

При подключении необходимо обеспечить качественный контакт устройства BMS Logic 18S с ячейками.

Начинать подключение следует с минуса батареи (“B-“): “V-“ первого устройства подключается к “B-“, далее подключается первая ячейка (C1) стека, затем вторая (С2) и т.д. “V-“ каждого следующего устройства соединяется с C18 предыдущего устройства.

Если используются не все входы подключения ячеек, то оставшиеся (старшие) входы следует объединить и подключить к ячейке, имеющей в стеке наибольший потенциал.

Внимание!
При неправильном подключении BMS Logic 18S к стеку ячеек устройство может выйти из строя.

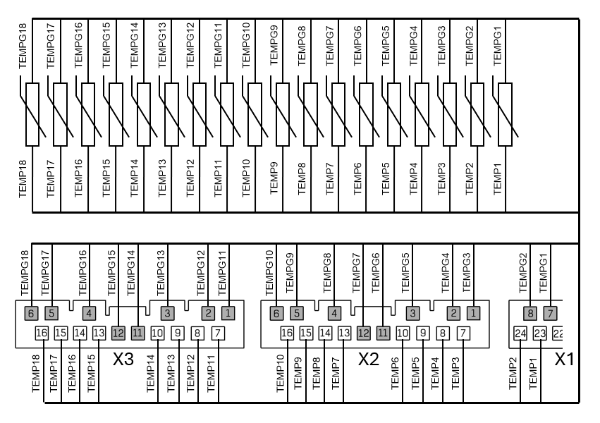

Подключение термисторов

Термисторы следует надежно закрепить на ячейках. Для надежной работы рекомендуется использовать все термисторы (1 датчик температуры на каждую подключенную ячейку).
