ехнические характеристики

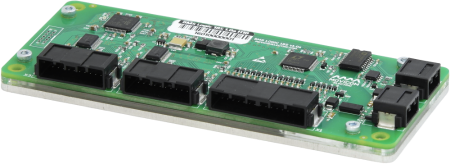

BMS Logic 18S представляет собой третье поколение измерительных модулей BMS. По сравнению с устройствами второго поколения (BMS Logic 18) он предлагает улучшенные алгоритмы балансировки и более компактный размер.
BMS Logic 18S измеряет напряжение и температуру ячеек батареи и выполняет пассивную балансировку ячеек по команде от контроллера BMS.
Характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания, В | 5,0 ± 0,5 |
| Потребление тока @5 В, мА (максимум) | 4 |
| Напряжение стека ячеек, В | от 16 до 78 |
| Потребление от стека ячеек, мВт (максимум) | 175 |
| Количество ячеек | от 6 до 18 |
| Ток балансировки @4.2 В на ячейке, мА (максимум) | 460 |
| Диапазон измеряемого напряжения на ячейках, В | от 0 до 5 |
| Погрешность измерения напряжения на ячейках, В (максимум) | ± 0,004 |
| Погрешность измерения температуры, °С (максимум) | ± 2 |
| Размеры (длина × ширина × высота), мм | 145 × 62 × 16 |
| Масса, г | 160 ± 20 |
| Диапазон рабочих температур, °С | от -40 до +85 |
| Рабочее напряжение изоляции между линиями коммуникации и линиями стека ячеек, переменный ток 50Гц, 1 минута, VRMS (минимум) | 3500 |
| Тип разъемов X1-X4 | Hirose ZE05 |

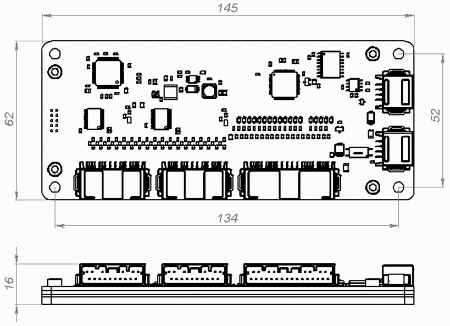

Габаритные и установочные размеры
