Установка и подключение

Правила безопасности

Перед началом работы выполните настройку системы. Правильная работа системы BMS возможна только при корректной настройке.

Не рекомендуется использовать систему в батареях, образованными несколькими параллельно включенными группами последовательно соединенных ячеек. Для целей увеличения ёмкости рекомендуется соединять несколько ячеек параллельно, а затем полученные группы соединять последовательно.

При подключении системы к батарее или изменении проводки коммуникационный кабель, соединяющий устройства BMS Logic и BMS Main, должен быть отключен. Подсоединение батареи при подключенных к BMS Main устройствах BMS Logic может привести к выходу устройств из строя.

BMS может подключаться к батареям с опасным для жизни и здоровья уровнем напряжения. При работе с батареями высокого напряжения соблюдайте правила электробезопасности, используйте защитные очки, защитную одежду, изолированные инструменты и приборы. Для предотвращения повреждения устройств избегайте статических разрядов во время работы с батареей.

Порядок установки

Место установки устройства BMS Logic 12 должно быть защищено от попадания механических объектов (пыли, грязи, крупных объектов) и воды. Устройства BMS Logic 12 рекомендуется располагать вблизи ячеек, которые они контролируют, но вдали от цепей высокого тока для уменьшения наводок на измерительные цепи и увеличения общей надёжности батарейной системы.

Место установки должно предполагать удобный доступ к устройству для его последующего подключения.

Устройство BMS Logic 12 поставляется в сборе с радиатором для рассеивания тепла, выделяющегося при балансировке ячеек. При использовании устройства в закрытых корпусах необходимо обеспечить съём тепла с радиатора, в противном случае это может привести к повреждению устройства.

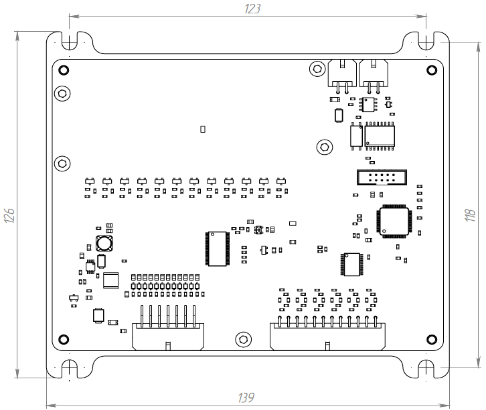

Габаритные и установочные размеры приводятся на рисунке ниже.

Параметр	Значение
Габаритные размеры (длина × ширина × высота), мм	139 × 126 × 16
Установочные размеры (длина × ширина), мм	123 × 118
Установочные отверстия	M4

Разъёмы

Устройство BMS Logic 12 предназначено для измерения температуры (на серию из 12 ячеек приходится 12 датчиков температуры) и напряжения 12 ячеек. Устройство также выполняет пассивную балансировку ячеек.

Внимание!
Все разъемы показаны со стороны подключения к устройству!

X1 – разъём для подключения ячеек

Ответный разъем: Molex 430251400. Контакты: Molex 43030

Контакт	Название	Назначение
1	V-	Минус стека ячеек
2	C2	Подключение ячейки №2
3	C4	Подключение ячейки №4
4	C6	Подключение ячейки №6
5	C8	Подключение ячейки №8
6	C10	Подключение ячейки №10
7	C12	Подключение ячейки №12 (максимальный потенциал стека ячеек)
8	-	-
9	C1	Подключение ячейки №1 (минимальный потенциал относительно V-)
10	C3	Подключение ячейки №3
11	C5	Подключение ячейки №5
12	C7	Подключение ячейки №7
13	C9	Подключение ячейки №9
14	C11	Подключение ячейки №11

X2 – разъём для подключения датчиков температуры

Ответный разъем: Molex 430252400. Контакты: Molex 43030

Контакт	Название	Назначение
1	TEMPG12	Подключение земли термистора №12
2	TEMPG11	Подключение земли термистора №11
3	TEMPG10	Подключение земли термистора №10
4	TEMPG9	Подключение земли термистора №9
5	TEMPG8	Подключение земли термистора №8
6	TEMPG7	Подключение земли термистора №7
7	TEMPG6	Подключение земли термистора №6
8	TEMPG5	Подключение земли термистора №5
9	TEMPG4	Подключение земли термистора №4
10	TEMPG3	Подключение земли термистора №3
11	TEMPG2	Подключение земли термистора №2
12	TEMPG1	Подключение земли термистора №1
13	TEMP12	Подключение сигнального выхода термистора №12
14	TEMP11	Подключение сигнального выхода термистора №11
15	TEMP10	Подключение сигнального выхода термистора №10
16	TEMP9	Подключение сигнального выхода термистора №9
17	TEMP8	Подключение сигнального выхода термистора №8
18	TEMP7	Подключение сигнального выхода термистора №7
19	TEMP6	Подключение сигнального выхода термистора №6
20	TEMP5	Подключение сигнального выхода термистора №5
21	TEMP4	Подключение сигнального выхода термистора №4
22	TEMP3	Подключение сигнального выхода термистора №3
23	TEMP2	Подключение сигнального выхода термистора №2
24	TEMP1	Подключение сигнального выхода термистора №1

X3, X4 – разъёмы для связи с BMS Main

Ответный разъем: Molex 430250400. Контакты: Molex 43030

Контакт	Название	Назначение
1	RS485_A	RS-485 линия A для связи с BMS Main
2	RS485_B	RS-485 линия B для связи с BMS Main
3	+5V	Линия питания BMS Logic 12
4	GND	Земля

Переключатели и индикаторы

SWD1 – микропереключатель адреса устройства

Switch number	Description
1	The first (the lowest) bit of the address. Position ON - bit is 1
2	The second bit is the address. Position ON - bit is 1
3	The third bit of the address. Position ON - bit is 1
4	The fourth bit of the address. Position ON - bit is 1
5	The fifth (the highest) bit of the address. Position ON - bit is 1

Примечание: На последних ревизиях устройства BMS Logic 12 микропереключатель SWD1 отсутствует. Адрес такого устройства должен задаваться в настройках (см. Порядок настройки).

SWD2 – микропереключатель терминального резистора RS-485

Для подключения терминального резистора между линиями RS485_A и RS485_B, переключите SWD2 в положение ON.

Примечание: На последних ревизиях устройства BMS Logic 12 микропереключатель SWD2 отсутствует. Терминальный резистор сопротивлением 120 Ом должен подключаться напрямую к разъёму X4 между линиями RS485_A и RS485_B.

DS1 – светодиод индикации режима работы устройства

Состояние светодиода	Описание
Мигает	Установлено стабильное соединение межу устройствами BMS Main и BMS Logic 12
Короткая вспышка (~50 миллисекунд)	BMS Logic 12 измеряет температуру и напряжение ячеек. Связь между устройствами BMS Main и BMS Logic 12 отсутствует
Длинное мигание (1 секунда через 2 секунды)	BMS Logic 12 находится в режиме загрузки ПО

Порядок подключения

Подключение к BMS Main

Все соединения выполняются кабелями один к одному (первый контакт к первому, второй ко второму и т.д.).

Порядок подключения:

Разъем P15 BMS Main соединяется с разъемом X3 первого устройства BMS Logic 12.
Устройства BMS Logic 12 соединяются в цепочку от разъема X4 к разъему X3.
На последнем устройстве BMS Logic 12 переключатель SWD2 устанавливается в положение ON или к разъёму X4 последнего устройства BMS Logic 12 подключается терминальный резистор 120 Ом.

Рекомендации по соединению:

Общая длина кабеля (сумма длин всех кабелей) от BMS Main до последнего BMS Logic 12 не должна превышать 500 м.
Все соединения рекомендуется выполнять одним и тем же кабелем.
При общей длине кабеля более 10 м рекомендуется использовать специализированный коммуникационный кабель: витая пара с волновым сопротивлением 120 Ом.
При эксплуатации при высоком уровне электромагнитных помех рекомендуется использовать экранированный кабель, при этом экран следует соединять с землей только с одной стороны, подсоединяя к контакту 4 (GND) разъема X3 или X4.

Подключение стека ячеек

При подключении необходимо обеспечить качественный контакт устройства BMS Logic 12 с ячейками.

Начинать подключение следует с минуса батареи (“B-“): “V-“ первого устройства подключается к “B-“, далее подключается первая ячейка (C1) стека, затем вторая (С2) и т.д. “V-“ каждого следующего устройства соединяется с C12 предыдущего устройства.

Если используются не все входы подключения ячеек, то оставшиеся (старшие) входы следует объединить и подключить к ячейке, имеющей в стеке наибольший потенциал.

Внимание!
При неправильном подключении BMS Logic 12 к стеку ячеек устройство может выйти из строя.

Подключение термисторов

Термисторы следует надежно закрепить на ячейках. Для надежной работы рекомендуется использовать все термисторы (1 датчик температуры на каждую подключенную ячейку).
