Установка и подключение

Правила безопасности

Перед началом работы выполните настройку системы. Правильная работа системы BMS возможна только при корректной настройке.

BMS может подключаться к батареям с опасным для жизни и здоровья уровнем напряжения. При работе с батареями высокого напряжения соблюдайте правила электробезопасности, используйте защитные очки, защитную одежду, изолированные инструменты и приборы. Для предотвращения повреждения устройств избегайте статических разрядов во время работы с батареей.

Система не предназначена для работы с батареями, общее напряжение которых больше 900 В.

Установка

Место установки устройства должно быть защищено от попадания механических объектов (пыли, грязи, крупных объектов) и воды и предполагать удобный доступ к устройству для подключения.

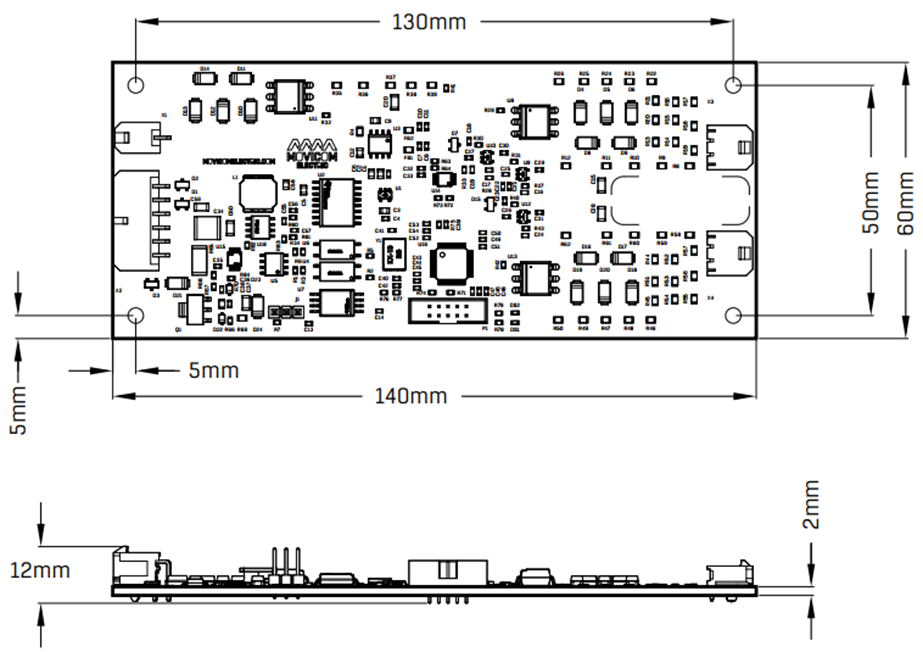

Параметр	Значение
Габариты (длина × ширина × высота), мм	140 × 60 × 12
Установочные размеры (длина × ширина), мм	130 × 50
Установочные отверстия	М3

Разъемы

Устройство BMS IMD имеет два разъема подключения батареи (X3 и X4), разъем подключения внешнего оборудования и питания (X2), разъем подключения шасси транспортного средства (X1) и джампер для подключения терминального резистора к CAN шине (J1).

X1 – разъем подключения шасси

Ответный разъем: Molex 430250200. Контакты: Molex 43030

Контакт	Название	Назначение
1	CHASSIS	Подключение шасси транспортного средства
2	CHASSIS	Подключение шасси транспортного средства

X2 – разъем подключения к системе верхнего уровня (версия устройства 1.1)

Ответный разъем: Molex 430250800. Контакты: Molex 43030

Контакт	Название	Назначение
1	GND	Земля
2	CAN_H	CAN линия H для связи с внешним оборудованием
3	GND	Земля
4	GND	Земля
5	V+	Линия питания устройства (9-32В)
6	CAN_L	CAN линия L для связи с внешним оборудованием
7	OUT_WORK	Дискретный выход индикации работы (открытый сток, не более 60В, 1А)
8	OUT_ERROR	Дискретный выход индикации ошибки (открытый сток, не более 60В, 1А)

X2 – разъём подключения к системе верхнего уровня (версия устройства 1.2)

Ответный разъем: Molex 430251200. Контакты: Molex 43030

Контакт	Название	Назначение
1	GND	Земля
2	CAN_H	CAN линия H для связи с внешним оборудованием
3	GND	Земля
4	GND	Земля
5	GND	Земля
6	GND	Земля
7	V+	Линия питания устройства (9-32В)
8	CAN_L	CAN линия L для связи с внешним оборудованием
9	OUT_WORK	Дискретный выход индикации работы (открытый сток, не более 42В, 1А)
10	OUT_ERROR	Дискретный выход индикации ошибки (открытый сток, не более 42В, 1А)
11	KEYRUN_1	Сигнал включения питания устройства
12	KEYRUN_2	Сигнал включения питания устройства

Примечания:
Сигнал OUT_WORK сигнализирует о работе основной программы устройства и формируется при включении устройства.
Сигнал OUT_ERROR сигнализирует о критической ошибке устройства или о низком значении сопротивления изоляции.
Сигналы KEYRUN_1 и KEYRUN_2 равнозначны и предназначены для запуска схемы питания устройства. Могут быть соединены с линией питания устройства V+.

X3 – разъем подключения плюса батареи

Ответный разъем: Molex 436450200. Контакты: Molex 43030

Контакт	Название	Назначение
1	LINE+	Подключение плюса батареи
2	LINE+	Подключение плюса батареи

X4 – разъем подключения минуса батареи
