Настройка

Настройка платы BMS Display осуществляется по шине CAN (может использоваться любой разъём P3, P4 или P5). Плата BMS Display является подчинённым устройством сети CANopen.

Настройки по умолчанию для доступа к плате по шине CAN:

• скорость передачи данных, кбит/с — 250;
• идентификатор в сети CANopen — 20.

Для настройки и мониторинга состояния платы используется программа ElectricDeviceMonitor:

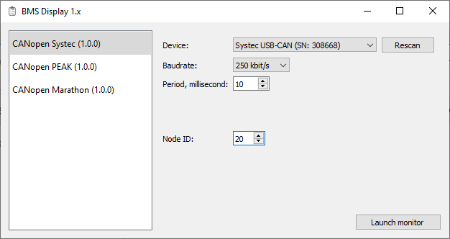

Чтобы начать работу с платой необходимо в меню главного окна ElectricDeviceMonitor выбрать раздел «Tasks – Monitor – BMS Display 1.x». Откроется окно для выбора параметров подключения к плате:

Подключение к плате BMS Display осуществляется с помощью USB-CAN адаптера. Программа ElectricDeviceMonitor поддерживает адаптеры

• Systec USB-CANmodul1;
• PEAK PCAN-USB;
• Marathon CAN-bus-USB;
• Movicom BMS USB-CAN.

После изменения параметров подключения необходимо нажать на кнопку «Launch monitor». Откроется окно с параметрами и состоянием платы BMS Display:

Настройки платы разбиты на группы:

• Info – название и версия платы, а также версия встроенного программного обеспечения;
• CAN – настройки подключения к шине CAN и сети CANopen;
• Display options – настройки индикации;
• Low battery level signal (single beep) – настройки сигнала о низком заряде батареи;
• Battery discharged signal (three beeps) – настройки сигнала о разряженной батарее;
• Charger connected/disconnected signal – настройки сигнала, выдаваемого при подключении и отключении зарядного устройства;
• Commands – команды, передаваемые плате.

 В группе Info отображаются:

• Device name – имя платы в сети CANopen (“BMS Display”);
• Hardware version – аппаратная версия платы;
• Software version – версия встроенного программного обеспечения платы.

В группе CAN, отвечающей за подключение к шине CAN, находятся следующие настройки:

• CANopen Node ID – идентификатор платы индикации в сети CANopen (по умолчанию 20);
• CAN baud rate – скорость подключения к шине CAN, кбит/с;
• Device type – тип подключенного контроллера. С версии ВПО v1.5.0 BMS Display автоматически определяет тип устройства;
• BMS Main Node ID – идентификатор контроллера BMS в сети CANopen (по умолчанию 32);
• Heartbeat – флаг включения отправки Heartbeat-сообщений;
• Heartbeat period – период отправки Heartbeat-сообщений, мс;
• Ignore NMT messages – флаг игнорирования командных сообщений в сети CANopen.

В группе Display options, отвечающей за сигнализацию, находятся следующие настройки:

• Disable display – отключить световую индикацию;
• Backlight always on – включить постоянную подсветку LCD-дисплея;
• Backlight always off – отключить подсветку LCD-дисплея;
• Turn off display when idle – отключать дисплей по истечении 2 минут неактивности (для активации дисплея необходимо нажать на кнопку);
• Disable buzzer – отключить звуковое оповещение;
• Errors filter – фильтр ошибок, которые отображаются на дисплее;
• BMS Main 2 errors filter 1, 2 – это 32-х битные слова, которые записываются в шестнадцатеричной системе счисления. Каждый бит этих слов соответствует одной ошибке. Если бит установлен в «1», то плата индикации будет сигнализировать о возникновении соответствующей этому биту ошибки. Для редактирования фильтра нажмите соответствующую кнопку "Edit...";
  • Перечень ошибок BMS Main 2 приведён в соответствующем разделе;
• BMS Main X errors filter 1, 2 – это 32-х битные слова, которые записываются в шестнадцатеричной системе счисления. Каждый бит этих слов соответствует одной ошибке. Если бит установлен в «1», то плата индикации будет сигнализировать о возникновении соответствующей этому биту ошибки. Для редактирования фильтра нажмите кнопку "Edit...";
  • Перечень ошибок BMS Main X приведён в соответствующем разделе.

В группе Low battery level signal (single beep), отвечающей за выдачу сигнала о низком заряде батареи, находятся следующие настройки:

• SoC minimum value to signal – уровень заряда батареи, при достижении которого выдаётся одиночный звуковой сигнал, %;
• Signal period – период повторения звукового сигнала, с;
• Loudness – громкость звукового сигнала (Quiet – тихо, Loud – громко).

В группе Battery discharged signal (three beeps), отвечающей за выдачу сигнала о том, что батарея разряжена, находятся следующие настройки:

• SoC minimum value to signal – уровень заряда батареи, при достижении которого выдаётся тройной звуковой сигнал, %;
• Signal period – период повторения звукового сигнала, с;
• Loudness – громкость звукового сигнала (Quiet – тихо, Loud – громко).

В группе Charger connected/disconnected signal, отвечающей за выдачу сигнала при подключении и отключении от батареи зарядного устройства, находятся следующие настройки:

• Signal duration on charger connected – длительность одиночного звукового сигнала при подключении ЗУ, с;
• Signal duration on charger disconnected – длительность двойного звукового сигнала при отключении ЗУ, с.

В группе Commands находятся следующие команды:

• Test display – команда на тестирование модуля дисплея (будут активированы все символьные сегменты дисплея).
• Test buzzer – команда на тестирование зуммера (последовательно будут выдаваться громкий, тихий сигналы и пауза).
• Reset and start loader – перезапустить плату и передать управлению загрузчику для выполнения обновления встроенного программного обеспечения.
